Chelik konstruktiv komponentlar bo'yicha to'liq qo'llanma: ikkinchi darajali a'zolar va ulanish tafsilotlari

Oldingi sonda asosiy yuk ko'taruvchi elementlar va mustahkamlovchi va barqarorlik elementlarining tafsilotlari va sxemasi tasvirlangan.temir konstruksiyakomponentlar. Ushbu sessiya ikkilamchi va biriktirilgan komponentlar, shuningdek, ulanishlar va konstruktiv armaturalarni kiritish bilan davom etadi. Quyida odatiy joylashuv pozitsiyalarining tavsifi va temir binolardagi har bir komponentning to'liq ro'yxati keltirilgan.

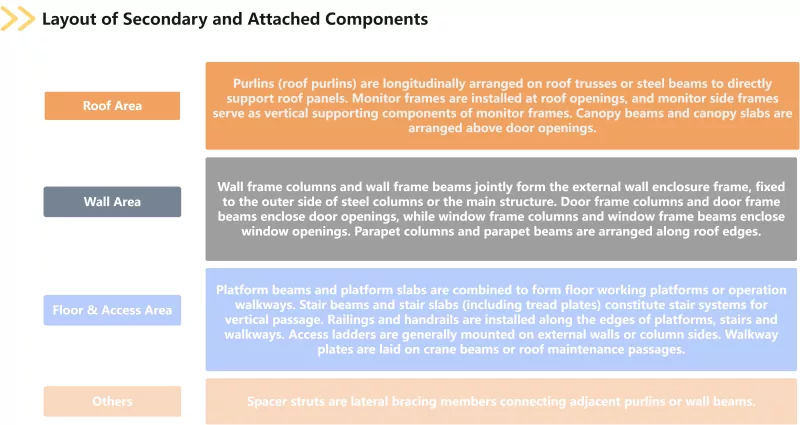

Ikkilamchi va biriktirilgan qismlarga purlinlar, devor ramkasi ustunlari, devor ramkasi to'sinlari, monitor romlari, monitor yon ramkalari, zinapoyalar to'sinlari, zinapoyalar, platforma to'sinlari, platforma plitalari, panjaralar, tutqichlar, kirish narvonlari, o'tish yo'lakchalari va ajratgichlar, eshik romlari ustunlari, eshik romlari to'sinlari, deraza romlari ustunlari, panjara to'sinlari, deraza romlari bo'lishi mumkin. ustunlar va parapet nurlari. Purlinlar tom yopish va devorga bo'linadi, narvon plitalari esa zinapoya plitalarini qoplaydi. Korpus, o'tish, kunduzgi yorug'lik va ventilyatsiya kabi qurilish funktsiyalarini bajarish, ikkilamchi va biriktirilgan komponentlar shamol yuklarini, qor yuklarini va boshqa yuklarni asosiy tuzilishga o'tkazadi. Ular temir binolarning yaxlitligi va xizmat ko'rsatish funktsiyalarini ta'minlaydigan ajralmas qismlardir.

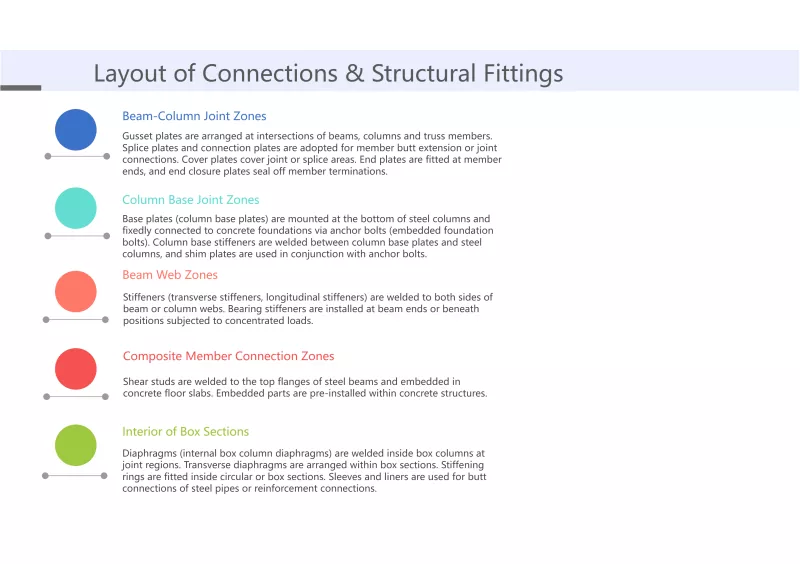

Bog'lanishlar va konstruktiv armaturalar burchak plitalari, qattiqlashtiruvchi qismlar, rulmanli qattiqlashtiruvchilar, shim plitalari, bog'lash plitalari, biriktiruvchi plitalar, qopqoq plitalari, so'nggi yopish plitalari, so'nggi plitalar, tayanch plitalari, ustun tagliklari, ustunlar ankraj murvatlari, yuqori quvvatli murvatlar, oddiy qismlardan iborat qattiqlashtiruvchi halqalar, diafragmalar va ko'ndalang diafragmalar. Qattiqlashtiruvchilar ko'ndalang qattiqlashtiruvchi va uzunlamasına qattiqlashtiruvchilarga bo'linadi; taglik plitalari ustunli taglik plitalarini o'z ichiga oladi; ustunli ankraj murvatlari, shuningdek, ko'milgan poydevor murvatlari sifatida ham tanilgan; qirqish tirgaklari shpal konnektorlar deb ham ataladi; diafragmalar quti ustunlari uchun ichki diafragmalarni qoplaydi. ning hayotiy toifasi sifatidatemir strukturasikomponentlar, ulanishlar va konstruktiv armaturalar barcha yuk ko'taruvchi elementlarning muvofiqlashtirishda samarali ishlashini va yukni uzatish yo'lining uzluksiz va ishonchliligini bevosita aniqlaydi.

Hozirgacha strukturaviy tarkibga ko'ra tasniflangan po'lat konstruktsiyali komponentlarning to'rtta asosiy toifasi saralangan. Yuqoridagi barcha komponentlar po'latdan yasalgan binolarning qurilish chizmalariga chizilgan, konstruktiv hisob-kitob hisobotlarida kuch tahliliga kiritilgan va tugallangan tuzilmalarda doimiy ravishda saqlanadi. Komponentlarning kombinatsiyasi har xil loyiha turlariga qarab farq qiladi. Har bir turdagi komponentlarning funktsional joylashuvi va joylashish mantig'ini to'g'ri tushunish to'g'ri miqdor hisob-kitoblarini tuzish va to'liq birlik narxlarini oqilona aniqlash uchun zarur shart, shuningdek, po'lat konstruktsiyalarning dizayn maqsadi xavfsiz va ishonchli jismoniy binolarga aylanishini ta'minlash uchun asosdir.
