Saytdagi po'lat konstruksiyani yig'ish + Integral ko'tarish qurilishi ish jarayoni + Asosiy fikrlar

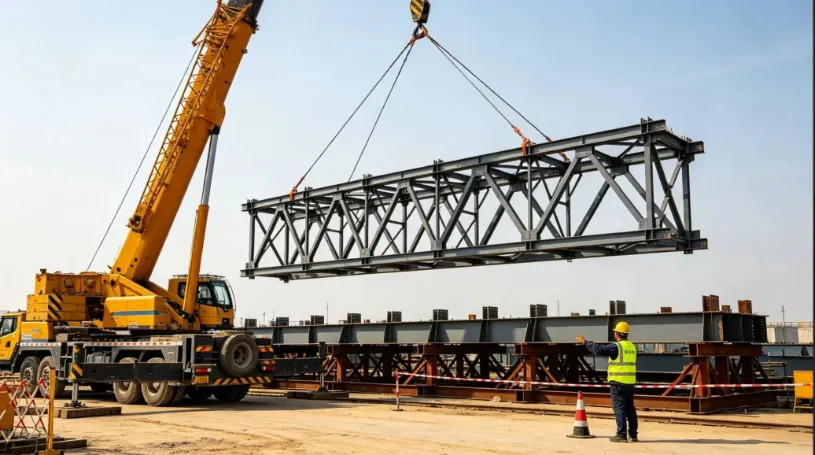

Kirish:Intemir konstruksiya qurilishi, "Yerga yig'ish + og'ir kranli integral yuk ko'tarish" (konstruksiyani to'liq erga yig'ish va og'ir kranlar yordamida uni yagona birlik holatiga ko'tarish) bugungi kunda eng tejamkor, xavfsiz va sifat nazorati ostida qurilish usullaridan biridir.

"Yuqori balandlikdagi bo'shashmasdan yig'ish" (komponentlarni havoda bo'lak-bo'lak yig'ish) bilan solishtirganda, bu usul balandlikdagi xavfli ishlarni sezilarli darajada kamaytiradi, payvandlash nuqsonlari darajasini pasaytiradi va strukturaning deformatsiyasini samarali nazorat qiladi. Biroq, u yer uchastkasini qat'iy tayyorlashni, yuqori aniqlikdagi yig'ish moslamasini o'rnatishni, jiddiy yuk ko'tarish muhandislik hisoblarini va joyida benuqson signalizatsiya va buyruqni talab qiladi.

Quyida keng qamrovli va standartlashtirilgan texnik qo'llanma mavjudjoyidagi temir konstruktsiyasiyig'ish va integral yuk ko'tarish - aniq ish oqimlari va amaliy, sodda texnik talablar bilan tuzilgan.

I. Qurilish usulining asosiy ko'rinishi

Qurilish ish jarayonining mantiqiyligi: bo'limlarda po'lat qismlarni zavodda oldindan tayyorlash → Jiglarda erga montaj qilish → Payvandlashni to'g'rilash, payvandni tekshirish (NDT) va bo'yoqni tekkizish → Bir qismli integral ko'targichni o'rnatish → O'rnatish va konstruksiyalarni tekislash.

Asosiy afzalliklari

•  Butun davomida yerga asoslangan ishlar: Birlamchi operatsiyalar yerda amalga oshiriladi, bu esa qulash va baland tog‘lardagi xavflarni keskin kamaytiradi.

•  Boshqariladigan sifat: Yig‘ish, payvandlash va tekislash barqaror, foydalanish mumkin bo‘lgan yer muhitida amalga oshirilib, yuqori aniqlik va qurilish sifatini ta’minlaydi.

•  Yuqori qurilish samaradorligi: Yuqori balandlikda payvandlash va murvatlash minimallashtirilib, qurilish jarayonini sezilarli darajada tezlashtiradi.

Cheklovlar

•  Katta yig‘ish maydoni talab qilinadi: O‘z joyida yig‘ish uchun keng, tekis va yaxshi siqilgan yer maydoni talab qilinadi.

•  Og‘ir uskunalar va qattiq tekshiruvlar: yuk ko‘tarish sharoitlari va tuproqning ko‘taruvchanligi uchun yuqori tonnajli yuk ko‘taruvchi kranlar va qattiq muhandislik hisoblarini talab qiladi.

Amaldagi stsenariylar

Ochiq uchastkada temir konstruktsiyalarni qurish, masalan, katta oraliqli po'lat trusslar, tom po'latdan yasalgan modullar, ko'p pog'onali po'latdan yasalgan ramkalar va og'ir yuk ko'taruvchi kran to'sinli birikmalar.

II. To'liq standartlashtirilgan qurilish ish jarayoni

Standart jarayon oqimi: Qurilishga tayyorgarlik → Saytni tekislash va siqish → Yig‘ish moslamasini o‘rnatish va qabul qilish → Komponentlarni qabul qilish va qayta tekshirish → Tuproqni yig‘ish → Payvandlash ishlari → Payvand chokini sinovdan o‘tkazish (NDT) va korroziyaga qarshi bo‘yoqlarni tekkizish → Yuk ko‘tarish sinovi va o‘rnatish → Riggalni o‘rnatish Yuk ko'tarish → Joylashuvni aniq sozlash va vaqtinchalik o'rnatish → To'r o'qlari va balandligini qayta tekshirish → Doimiy ulanish va mahkamlash → Armalagichni olib tashlash → Loyihani qabul qilish → O'rnatish moslamasini demontaj qilish

1. Qurilishning dastlabki bosqichiga tayyorgarlik (eng muhim bosqich)

Agar dastlabki tayyorgarlik etarli bo'lmasa, yig'ish va ko'tarish jarayonida strukturaning deformatsiyasi, ag'darilishi yoki o'lchamdagi xatolar kabi muammolar osongina paydo bo'lishi mumkin. Ushbu 4 asosiy vazifaga qat'iy e'tibor qarating:

•  Birinchi reja tuzing: maxsus yuk ko‘tarish sxemasini tayyorlang. Yuqori xavfli, o'ta muhim operatsiyalar uchun ekspert tekshiruvi va rasmiy tasdiqlash majburiydir. Kranning ish sharoitlari, elementlarning kuchlanishi, erga ko'tarilish qobiliyati va ko'tarish nuqtasi yuklari uchun batafsil muhandislik hisoblarini to'ldiring.

•  Material va hujjatlarni tekshirish: zavodning muvofiqlik sertifikatlari, tegirmon sinov hisobotlari (MTR), zavod buzilmaydigan sinov (NDT) yozuvlari va o‘lchamlarni tekshirish varaqlarini tekshiring. Har qanday nomuvofiq komponentlarning ish joyiga kirishiga qat'iy yo'l qo'ymang.

•  Sayt tartibini rejalashtirish: Komponentlarni saqlash, yerni yig‘ish ishlari va kranning harakatlanish/turg‘ich joylashuvi uchun alohida zonalarni aniq belgilang. Yumshoq tuproqli poydevorlar uchun qazib oling va uni qattiq to'ldiruvchi bilan almashtiring, ixchamlang va erni oldindan asfaltlang/qattiqlang.

•  Xodimlar xavfsizligi bo‘yicha brifing: Payvandchilar, kran operatorlari, signalchilar va dastgohchilar tegishli malaka sertifikatlariga ega bo‘lishi kerak. Barcha ishchilar uchun shaxsiy javobgarlik va xavfsizlik taqiqlarini aniqlab, xavfsizlik va texnik brifinglarni o'tkazing.

2. Yig'ish jigini o'rnatish va qabul qilish

Yig'ish moslamasi (tuproq qo'llab-quvvatlash ramkasi) yig'ishning aniqligi uchun zarurdir. Tasodifiy yig'ish yoki sifatsiz, vaqtinchalik ramkalar qat'iyan man etiladi!

•  Standart konstruksiyali po‘latdan foydalaning: Adekvat qattiqlik va barqarorlikni ta’minlash, yuklangandan so‘ng yerning cho‘kishi, konstruksiyaning og‘ishi yoki silkinishining oldini olish uchun milliy standart po‘lat qismlardan foydalangan holda jiglar ishlab chiqaring.

•  Aniq oʻrnatish va joylashishni aniqlash: yoʻnaltiruvchi chiziqlarni toʻgʻri joylashtirish; panjara o'qlarini, balandligi va tekisligini qat'iy nazorat qiling. Katta oraliqli komponentlar uchun, xizmat yuklari ostida kelajakdagi cho'kishlarga qarshi turish uchun dizayn xususiyatlariga muvofiq, old kamerani (qasddan yuqoriga egri chiziq) quring.

•  Maxsus tekshirish va roʻyxatdan oʻtish: Jigni sozlash tugallangandan soʻng maxsus tekshiruv oʻtkazilishi kerak. Barcha o'lchov, balandlik va tekislik o'lchovlarini yozib oling va arxivlang. Jigdan faqat rasmiy ro'yxatdan o'tgandan keyin foydalanish mumkin

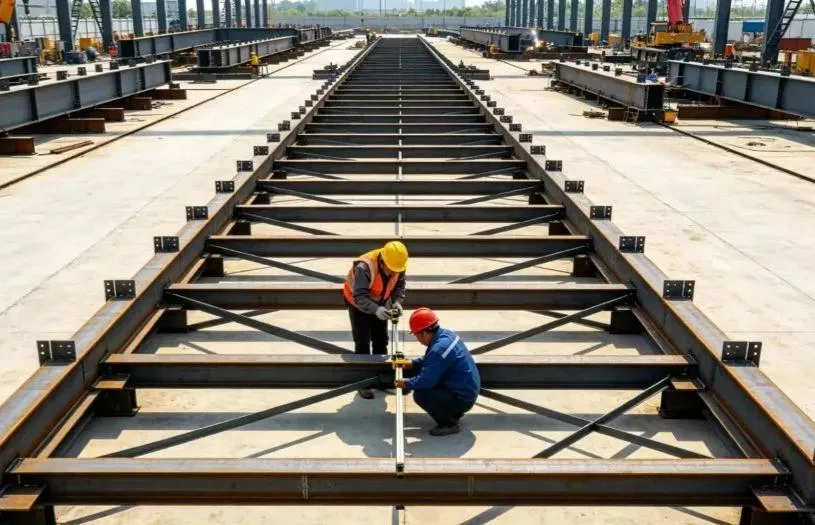

3. Komponentlarni yetkazib berish va erni yig'ish

Tuproqni yig'ish umumiy tizim sifatini nazorat qilishning asosiy jarayonidir. Aniq nazorat muhim:

•  Kiruvchi komponentni tekshirish: yetib kelgandan so‘ng har bir komponentni tashqi ko‘rinishi, yuk tashish deformatsiyasi, himoya qoplamalari va murvat teshiklarining hizalanishini tekshiring. Yig'ishdan oldin kichik deformatsiyalarni to'g'rilang va tuzating.

•  Jig joylashuvi va sozlanishi: Komponentlarni jigga o‘rnatgandan so‘ng, masofani, o‘q chiziqlarini, balandlikni, ildiz bo‘shlig‘ini (bo‘g‘inlarni o‘rnatish oralig‘i) va vertikal tekislashni aniq sozlash va qat’iy nazorat qilish uchun gidravlik raz’yom va simlardan foydalaning.

•  Sertifikatlangan payvandchilar tomonidan payvandlash: Sertifikatlangan payvandchilar yopishqoq payvandlashni amalga oshirishlari kerak (vaqtinchalik choklarni ushlab turish). Tack payvand choki uzunligi va fileto oyog'ining o'lchami texnik standartlarga javob berishi kerak, g'ovaklik, yoriqlar va boshqa payvandlash kamchiliklarini oldini oladi.

•  Simmetrik payvandlash va kuchlanishni bartaraf etish: Rasmiy payvandlashda termal kuchlanishni bir tekisda bo‘shatish va egrilikni minimallashtirish uchun “nosimmetrik payvandlash” va “orqa bosqichli payvandlash” (qisqa o‘zgaruvchan segmentlarda payvandlash) tamoyillariga qat’iy rioya qilish kerak. Qalin po'lat plitalar uchun oldindan isitish va o'tish oralig'idagi harorat nazoratini qat'iy bajaring.

•  Oʻrnatishdan keyingi tekshirish: Yigʻish tugallangandan soʻng, muhandislik meʼyorlari va dizayn chizmalariga toʻliq mos kelishini taʼminlash uchun umumiy oʻlchamlarni, kamber qiymatlarini va lateral tekislikni yaxshilab oʻlchang.

4. Payvand chokini tekshirish va korroziyaga qarshi bo'yoq bilan ishlov berish

•  Buzilmaydigan sinov (NDT): Dizayn spetsifikatsiyalariga muvofiq ultratovush tekshiruvini (UT) yoki radiografik sinovni (RT) bajaring. Har qanday mos kelmaydigan payvand to'liq qazib olinishi, qayta payvandlanishi va 100% malakali bo'lgunga qadar qayta sinovdan o'tkazilishi kerak.

•  Payvand choklarini tozalash va qayta bo‘yash: payvandlangan bo‘g‘inlarni silliq silliqlash, zang, shlak va chayqalishlarni olib tashlash hamda himoya qoplama tizimining uzluksiz va buzilmasligini ta’minlash uchun mos keladigan korroziyaga qarshi astar va oxirgi qoplamani tezda surtish.

•  Yuza himoyasi: yuqori quvvatli murvat bilan ishqalanish yuzalarini, murvat teshiklarini va tayyor bo‘yoq qatlamlarini payvand choki, yog‘/moy ifloslanishi va mexanik tirnalishlardan himoya qiling.

5. Ko'tarish nuqtalari va armatura tanlash

Asosiy ko'tarish xavfsizligi qoidasi: Hech qachon ruxsatsiz ko'tarish nuqtalarini o'zgartirmang, hech qachon mos kelmaydigan armaturlarni aralashtirmang va komponentlarga hech qachon noto'g'ri kuch ta'sir ko'rsatmang.

•  Loyihali ko‘taruvchi ushlagichlardan foydalaning: Har doim oldindan ishlab chiqilgan, zavodda ishlab chiqarilgan ko‘taruvchi ushlagichlardan foydalaning (ko‘taruvchi ko‘zlar). Tasdiqlanmagan joylarda payvandlash yoki vaqtinchalik ko'tarish punktlari uchun teshiklarni burg'ulash qat'iyan man etiladi. Barcha ko'taruvchi payvand choklari 100% NDT tekshiruvidan o'tishi kerak.

•  Armoq sig‘imini hisoblash: po‘lat sim arqonlar, kishanlar va ko‘taruvchi slinglarni qat’iy ravishda hisoblangan yuklar asosida, dinamik yuk xavfsizligi omillarini hisobga olgan holda tanlang. Haddan tashqari yuklash qat'iyan man etiladi.

•  Burchak himoyachilari: sim arqonlarning kesilishi yoki shikastlanishining oldini olish uchun po‘lat elementlarning barcha o‘tkir burchaklari va chetlariga burchak himoyalarini (yumshatgichlar/qirralarni himoya qiluvchi) o‘rnating.

•  Vaqtinchalik mustahkamlash: Yuk ko‘tarish paytida burilish, burilish yoki mahalliy deformatsiyaning oldini olish uchun konstruktiv jihatdan ingichka yoki yupqa devorli qismlarga (masalan, uzun trusslar) vaqtinchalik mustahkamlovchi tirgaklar/azolarni qo‘shing.

6. Sinov ko'tarish testi (hech qachon o'tkazib yuborilmasligi kerak)

Sinov lifti yuk ko'tarishdagi baxtsiz hodisalardan so'nggi mudofaa to'sig'idir.

•  Ko‘taring va o‘rnating: Komponentni yig‘ish moslamasidan 200–300 mm uzoqlikda silliq ko‘taring va uni 5-10 daqiqa davomida havoda osilgan holda ushlab turing.

•  Kompleks tekshiruv: To‘liq tekshirib ko‘ring: ko‘tarish nuqtalaridagi yuk holati, dastgoh deformatsiyasi, umumiy va mahalliy elementlarning og‘ishi, kran barqarorligi, ustunlar ostidagi yerning o‘rni va jigdagi har qanday shovqin yoki tiqilib qolish.

•  G'ayritabiiy holatni zudlik bilan pasaytirish: Agar noodatiy shovqin, konstruktiv buzilish yoki tuproqning haddan tashqari cho'kishi kuzatilsa, komponentni darhol jigga tushiring. Rasmiy yuk ko'tarish faqat tuzatish harakatlari tasdiqlanganidan keyin davom etishi mumkin.

7. To'liq yig'ilishni ko'tarish, joylashtirish va vaqtincha himoya qilish

•  Yagona shaxs signalizatsiyasi: Operatsiyalar standartlashtirilgan qoʻl signallari va ovozli buyruqlar yordamida bitta tayinlangan signal komandiri tomonidan boshqarilishi kerak. Bir nechta odam signalizatsiyasi va tartibsiz operatsiyalar qat'iyan man etiladi.

•  Kranning silliq harakatlari: Yuk ko‘tarish, burish (hilpiratish) va bosish (bomni burish) butun davomida silliq va sekin bo‘lib qolishi kerak. To'satdan to'xtashlardan, keskin burilishlardan yoki zarba yuklaridan saqlaning. Yerdagi ekipaj komponentning yo'nalishini barqarorlashtirish va mavjud tuzilmalar bilan to'qnashuvning oldini olish uchun teg chiziqlaridan (yo'naltiruvchi arqonlardan) foydalanishi kerak.

•  Joylashuv va zudlik bilan vaqtinchalik qo‘llab-quvvatlash: Doimiy tayanchlarga o‘tirgandan so‘ng, to‘r o‘qlari, balandligi va vertikal o‘lchamini aniq sozlang. Darhol vaqtinchalik qo'llab-quvvatlash tirgaklarini o'rnating va yigit kabellarini torting.

•  Yadro xavfsizligi qizil chizig‘i: kran ilgagini hech qachon qo‘yib yubormangtemir strukturasibarqaror, o'z-o'zini qo'llab-quvvatlovchi tizimli tizimni tashkil qiladi.

8. Doimiy ulanish va tugatish ishlari

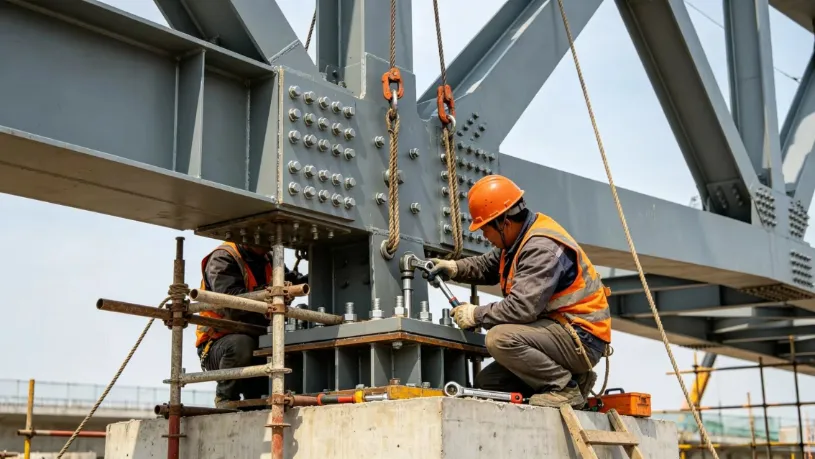

•  Birinchi navbatda yuqori quvvatli murvatlarni mahkamlash: yuqori quvvatli murvatlarni mahkamlashga ustuvor ahamiyat bering. Ikki bosqichli siqish ketma-ketligiga qat'iy rioya qiling: "Dastlabki siqish → Yakuniy momentni mahkamlash". O'tkazib yuborilgan, bo'shashmasdan yoki haddan tashqari tortilishining oldini olish uchun har bir murvatni oxirgi mahkamlashdan keyin aniq belgilang.

•  O'z joyida payvandlash: Ko'p o'tishli qatlamlarda payvand choki va payvand choklarini bajaring va tugallangandan so'ng darhol buzilmaydigan sinovni (NDT) o'tkazing.

•  Umumiy strukturani qayta o‘lchash: Barcha umumiy o‘lchamlarni, balandliklarni va burilish qiymatlarini qayta o‘lchash. Muvofiq deb sertifikatlangandan so'ng, yuk ko'tarish moslamalarini, vaqtinchalik tayanchlarni va erga o'rnatish moslamasini xavfsiz demontaj qiling.

•  Qoplamani taʼmirlash va topshirish: Yakunlangan oʻrnatishni yakunlash uchun zararlangan hududlardagi barcha shikastlangan korroziyaga qarshi va yongʻinga chidamli qoplamalarni tegizing.

III. Saytdagi muhim ehtiyot choralari (oldini olish kerak bo'lgan asosiy tuzoqlar)

1. Yig'ish sifatini nazorat qilish punktlari

•  Solid jig poydevori: Yig‘ish moslamasi ostidagi zamin mustahkam, siqilgan va tekis bo‘lishi kerak. Yomg'irli havoda notekis joylashishni oldini olish uchun yumshoq tuproqda yoki suv bosgan erlarda montaj ishlari qat'iyan man etiladi.

•  Kamber oldidan qat'iy nazorat: dizayn qiymatlariga ko'ra, katta diapazonli elementlar uchun old kamerani (qasddan yuqoriga egri chiziq) aniq o'rnating. Erektsiyadan keyin pastga tushishning oldini olish uchun yig'ilishdan oldin va keyin o'lchovlarni ikki marta tekshiring.

•  Og‘ir ob-havo sharoitida payvandlash cheklovlari: Kuchli shamol, yomg‘ir, qor yoki sovuq havoda ochiq havoda payvandlashni darhol to‘xtating. Payvandlashni davom ettirishdan oldin nam po'lat yuzalar isitish mash'allari bilan yaxshilab quritilganligiga ishonch hosil qiling.

•  Yuqori mustahkamlikdagi murvat ishqalanish yuzalarini himoya qiling: murvat bilan aloqa qiladigan ishqalanish yuzalarini qat'iy himoya qiling. Silliqlash, yog 'ifloslanishi yoki payvand chokining kuyishi qat'iyan man etiladi, sirpanish koeffitsienti muhandislik standartlariga mos kelishini ta'minlaydi.

2. Majburiy ko'tarish xavfsizligi qizil chiziqlari

•  Ob-havo taqiqlari: Kuch 6 va undan yuqori kuchli shamol (shamol tezligi ≥ 10,8 m/s), zich tuman, kuchli yomg‘ir yoki tungi yorug‘lik yetarli bo‘lmaganda yuk ko‘tarish qat’iyan man etiladi.

•  Kran ustunlari tayanchi: Kranning ag‘darilishi yoki o‘rindiqning teshib o‘tishiga yo‘l qo‘ymaslik uchun kran ustunlari mustahkam, tasdiqlangan zamin ustida qalin po‘lat yuk taqsimlovchi plitalar bilan to‘liq quvvatlanishi kerak.

•  Qattiq xavfsizlikni istisno qilish zonasi: Kranning ish radiusida qattiq to‘siq va aniq istisno zonasini o‘rnating. Ruxsatsiz xodimlarning hududga kirishi, o'tishi yoki bo'lishi qat'iyan man etiladi.

•  Smennadan oldingi armatura tekshiruvi: Har bir ish smenasidan oldin barcha yuk ko‘tarish uskunalari, armatura va sim arqonlarni tekshiring. Singan simlar, haddan tashqari eskirish yoki burilishlar/deformatsiyalar ruxsat etilgan chegaralardan oshsa, darhol almashtiring.

3. Umumiy xavflar va oldini olish choralari

•  Komponentning haddan tashqari deformatsiyasi: dizayn kamberini oldindan o‘rnating, vaqtincha mustahkamlovchi tirgaklarni qo‘shing, simmetrik payvandlash ketma-ketligiga rioya qiling va ko‘tarish holatini to‘liq tekshirib ko‘ring.

•  Ko‘taruvchi ushlagichning yirtilmasligi: ko‘taruvchi ushlagichlar uchun maxsus konstruktiv dizaynni amalga oshiring, 100% NDT tekshiruvi bilan to‘liq o‘tkazuvchan payvandlashni ta’minlang va tasdiqlanmagan vaqtinchalik ko‘tarish nuqtalarini qat’iyan taqiqlang.

•  Kranni yerga o‘rnatish yoki ag‘darish: yerni oldindan tekshiring va qattiqlashtiring, og‘ir po‘lat plitalarni ustunlar ostiga qo‘ying va sinov ko‘tarilishi vaqtida yerning o‘rnatilishini kuzatib boring.

•  Oʻrnatishdan soʻng strukturaning beqarorligi: “Tuzilish mahkamlanguncha hech qachon kran ilgagini boʻshatib qoʻymang” tamoyiliga qatʼiy amal qilib, zudlik bilan oʻrnatish kabellari va vaqtinchalik tayanch tirgaklarni oʻrnating.

•  Standart boʻlmagan yuqori quvvatli murvat: ishqalanish bilan aloqa qilish yuzalarini qatʼiy himoya qiling, standartlashtirilgan momentni mahkamlash tartib-qoidalarini qoʻllang va tugallangandan soʻng har bir alohida murvatni tekshiring va rangli belgilang.

IV. Xulosa

Asosiy boshqaruv mantig'ipo'lat konstruktsiyalarni joyida yig'ishva integral yuk ko'tarish quyidagicha umumlashtirilishi mumkin: aniq zamin yig'ish, qattiq jig nazorati, qat'iy ko'tarish hisobi, silliq va barqaror ko'tarish va mahkamlashdan oldin kancani hech qachon bo'shatmaslik.

To'rtta muhim ustunni - jig sifati, payvandlash deformatsiyasi, yuk ko'tarish sharoitlari va vaqtinchalik strukturaviy barqarorlikni qat'iy boshqarish orqali - eng keng tarqalgan qurilish nuqsonlari va xavfsizlik baxtsiz hodisalarining oldini olish mumkin, bu esa katta po'latdan yasalgan konstruktiv muhandislik uchun xavfsiz, ishonchli va samarali echimni ta'minlaydi.
