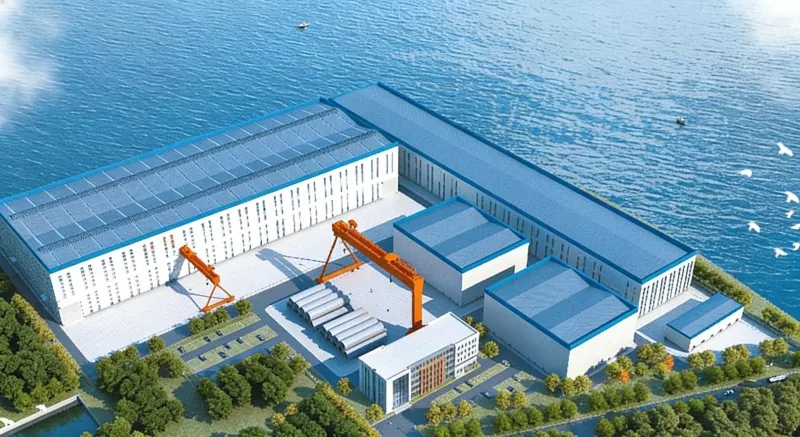

Chelik konstruktsiyasi offshore shamol elektr zavodi

Chelik konstruksiyali offshor shamol energetika zavodi binolari, ayniqsa, offshor shamol energetikasi uskunalarini ishlab chiqarish uchun mo'ljallangan og'ir sanoat zavodlariga tegishli. Ularning asosiy tuzilishi po'latdan yasalgan bo'lib, ular odatda juda katta va og'ir komponentlarni ishlab chiqarish, yig'ish va tashish ehtiyojlarini qondirish uchun qirg'oq portlari yoki docklarda joylashgan.

Xitoy fabrikamiz bir nechta offshor shamol energetikasi loyihalari uchun temir konstruksiya yechimlarini taqdim etdi va Xitoyda yuqori sifatli po'lat konstruktsiyalarni etkazib beruvchilardan biri hisoblanadi.

Strukturaviy shakl

● Og'ir po'latdan yasalgan truss tuzilishi: Bu eng keng tarqalgan tizimli shakl.

● Og'ir portal ramkasi: Umumiy ishlab chiqarish yoki yig'ish ustaxonalari uchun javob beradi.

● lSteel truss va to'r ramka konstruksiyalari: O'ta katta diapazonli yoki maxsus funktsiyali zavodlar uchun ishlatiladi.

Korroziyaga chidamlilik va shamolga chidamli dizayn

● Korroziyadan himoya qilish tizimi: Ushbu sanoat binolari okean yaqinida qurilganligi sababli, atrof-muhit nisbatan nam va ko'proq ekstremal ob-havo sharoitlari mavjud. Po'latdan sirtni qayta ishlash og'ir korroziyaga qarshi qoplama tizimini qo'llaydi.

● Shamolga chidamliligi: Ekstremal ob-havo sharoitida strukturaviy xavfsizlikni ta'minlash uchun binoning o'zi qirg'oqbo'yi hududlarida asrda bir marta 50 yoki 100 yil shamol yuki standartlariga muvofiq ishlab chiqilishi kerak.

Mahsulotning tarkibiy qismlari

Asosiy tuzilma

● Odatda, panjara po'lat ustunlari qabul qilinadi. Katta balandlikdagi va og'ir kranli tonnajli po'lat konstruktsiyali offshor shamol elektr zavodi uchun panjara po'lat ustunlari ko'proq egilish kuchiga ega va ustunli kranning og'irligini ko'tarishi mumkin.

Kran nurlari tizimi

● Kran nurlari odatda yuqori quvvatli payvandlangan qattiq to'rli I-nurlarini ishlatadi, oqish quvvati ko'pincha 355Pa yoki 390Pa ga etadi.

Qo'llab-quvvatlash tizimi

● Ustunlararo tayanchlar H shaklidagi po'latdan, burchakli po'latdan va yumaloq quvurlardan, odatda X shaklida bo'lishi mumkin.

● Tomning gorizontal kuchini uzatish uchun tomga gorizontal tayanchlar o'rnatiladi.

● Tizim odatda ustunlar tepasida joylashgan bo'lib, temir ramkalar orasidagi kuchlarning barqarorligini himoya qilishga qaratilgan.

Korpus tuzilishi

● Purlinlar odatda yuqori chastotali payvandlangan H shaklidagi po'lat yoki C shaklidagi po'latdan foydalanadi.

● Devor nurlari asosan H shaklidagi po'lat yoki katta C shaklidagi po'latdir va shamol yuki yoki harorat ta'siri ostida asosiy strukturaning lateral deformatsiyasiga moslashish uchun siljish bilan bog'lanadi.

Parametr (spetsifikatsiya)

Mahsulot qutisi

EIHE Steel Structure tomonidan birgalikda ishtirok etgan Lishan yirik megavattli offshor shamol energetikasi loyihasi Xitoyda narxlar pariteti bilan eng yirik dengiz shamol energetikasi loyihasi va shimoliy Xitoydagi eng yirik offshor shamol energetikasi klasteridir. U Shandong viloyati, Veyxay shahri, Lishan shahrining janubiy dengiz hududida joylashgan. Butun loyiha ikkita mustaqil uchastkaga bo'lingan, U1 va U2, umumiy o'rnatilgan quvvati 150 megavatt (1,5 GVt).
