Chelik konstruktsiyalar uchun qurilish jarayoni standartlari (po'lat ramkalar)

1. Chelik ramkani ko'tarish tekshiruvi (ko'tarishni hisoblash)

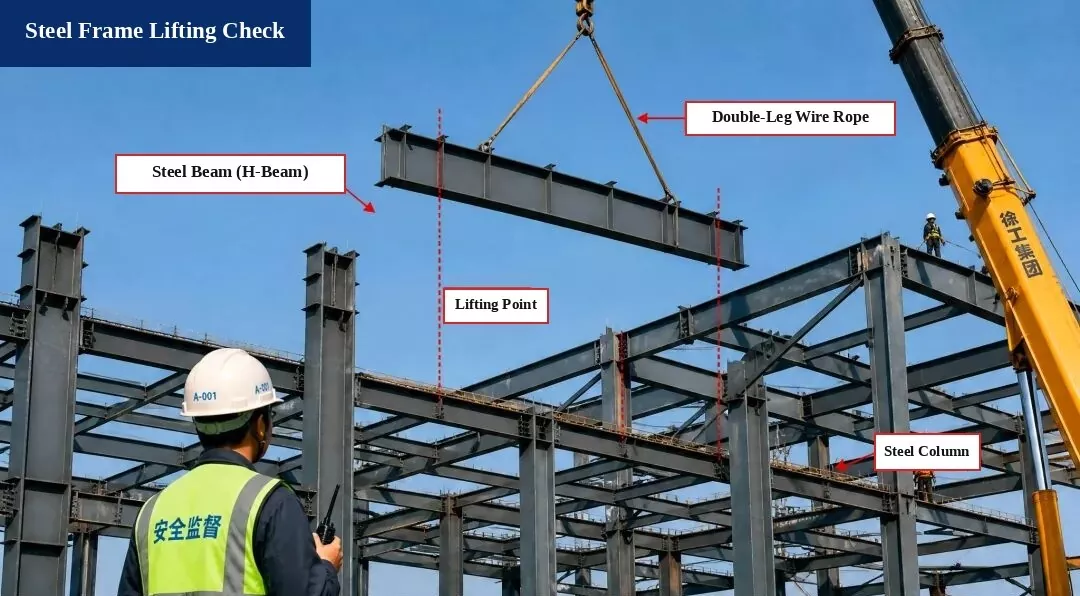

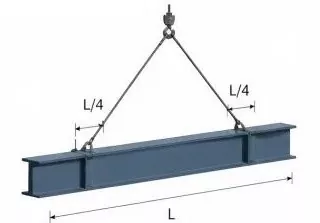

I. Ko'tarish sxemasi

A'zo:Chelik nur H500×200×10×16, Uzunligi L = 12,0 m

Yuk ko'tarish nuqtalari:Nurning har bir uchidan L/4 ga o'rnating

Sling burchagi:a ≈ 60°

II. Yukni hisoblash

1. Nurning o'z vazni:
G = r × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Dinamik yuk koeffitsienti:1.1 ni oling

3. Slinglarning og'irligi:E'tiborga olinmagan (arzimas)

4. Umumiy ko'tarish yuki:
P = G × 1,1 = 219,9 kN

5. Sling kuchlanishi (muvozanatlangan yuk):
T = P / (2 × cos a) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Sling xavfsizligini tekshirish

1. Sling turi:ph20 po'lat simli arqon, uzilish yuki Fb = 360 kN

2. Xavfsizlik omili (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Standart talablarga javob beradi!

Xulosa tekshiring:
Yuk ko'tarish jarayoni xavfsiz va kod talablariga javob beradi.

Malumot standartlari

• Chelik konstruksiyalarni qurish kodeksi (GB 50755-2012)

• Qurilishda ko'tarish va ko'tarish xavfsizligi texnik kodeksi (JGJ 276-2012)

Xavfsizlik eslatmalari:

1. Po'lat to'sin, sim arqonlar va ko'taruvchi asboblarni ko'tarishdan oldin ularning xavfsiz va ishonchli ekanligiga ishonch hosil qilish uchun tekshiring.

2. Olib tashlash jarayonini boshqarish uchun maxsus shaxsni tayinlang. Hech kim ko'tarilgan nur ostida turishi mumkin emas.

3. Shamol tezligi 6 yoki undan yuqori darajaga yetganda, ko'tarish ishlarini darhol to'xtating.

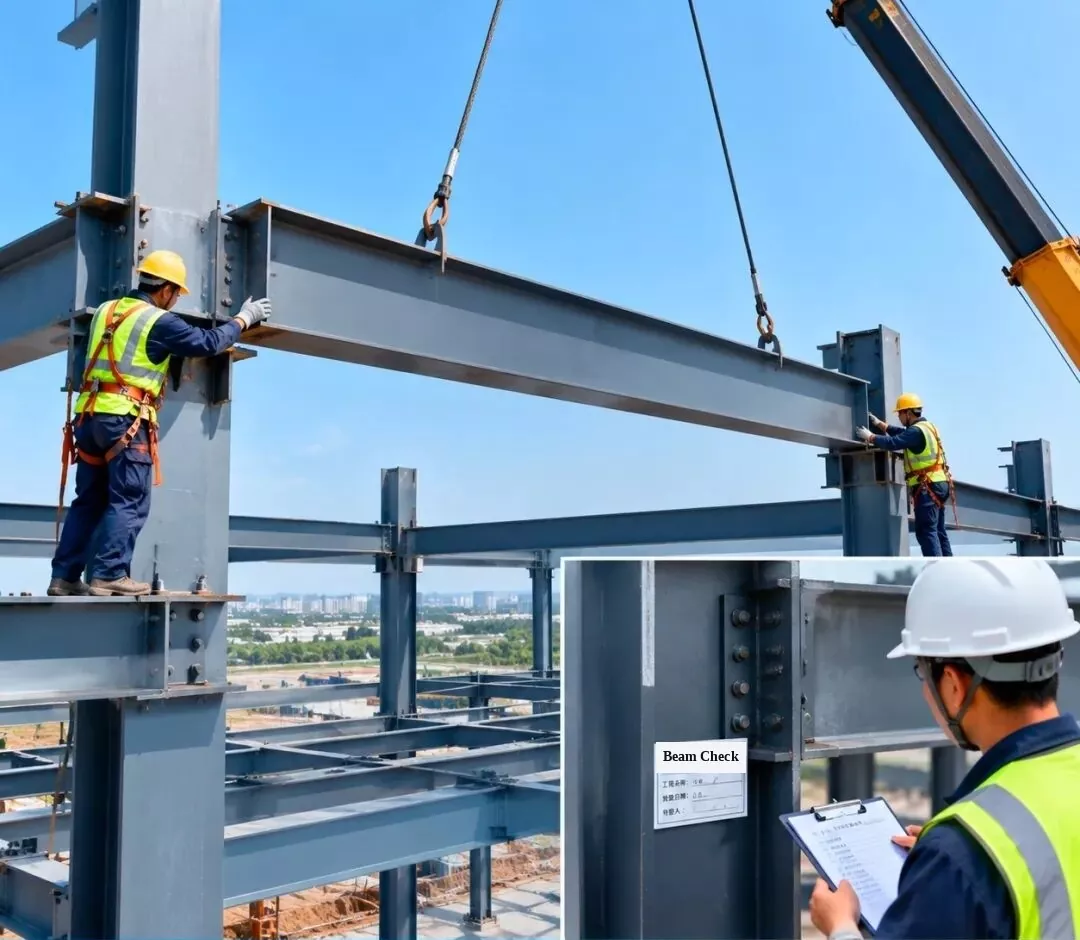

2. Chelik ramkani o'rnatish va tekshirish - Chelik nurni o'rnatish

Chelik nurni rejalashtirilgan holatiga ko'taring, so'ngra o'rnatish sifati dizayn talablariga javob berishiga ishonch hosil qilish uchun ulanish bo'g'inlarini tekshiring va tasdiqlang.

[Ustunga o'rnatilgan teg: Chelik nurni o'rnatish tekshiruvi | Loyiha nomi: Seminar №1 | Tekshirish sanasi | Inspektor]

3. Chelik ramkani o'rnatish va tekshirish - Chelik tom trussni o'rnatish

1. 3D BIM simulyatsiyasi:Yuk ko'tarish rejasini va o'rnatish tartibini yaxshilash uchun po'latdan yasalgan tom trussni o'rnatishni simulyatsiya qiling.

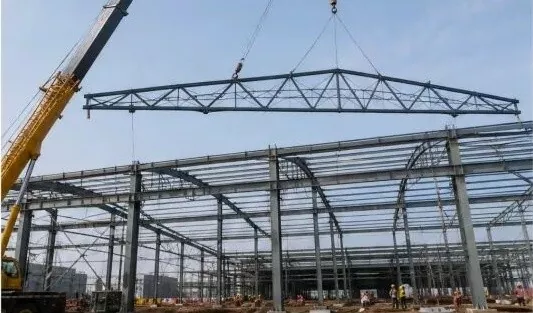

2. Uyingizda trussni ko'tarish:Trussni ko'tarish uchun yuk mashinasi kranidan foydalaning va muvozanatni ushlab turgan holda uni asta-sekin joyiga qo'ying.

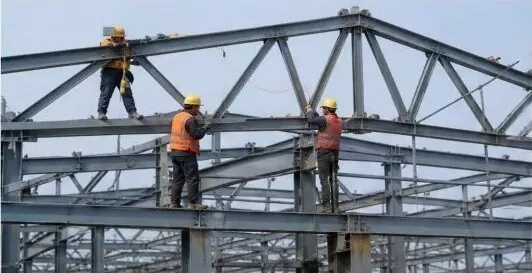

3. Joylashtirish va vaqtinchalik tuzatish:Uyingizda trussi o'rnatilgandan so'ng, uni vaqtincha mahkamlang va uning holatini va balandligini (balandligini) sozlang.

4. Yuqori quvvatli murvat ulanishi:Kuchli ulanishni ta'minlash uchun yuqori quvvatli murvatlarni dizayn qoidalariga muvofiq torting.

5. O'rnatishni tekshirish:Kodga mos kelishiga ishonch hosil qilish uchun truss balandligi, oraliq, egilish (burilish) va vertikal hizalanishni tekshiring.

6. Tekshiruv yozuvi:Tekshiruvdan o'tgandan so'ng, ro'yxatga olish shaklini to'ldiring va keyingi qurilish bosqichiga o'ting.

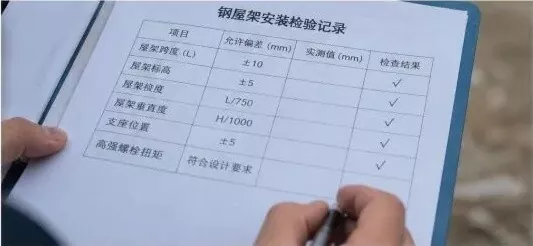

Chelik uyingizda trussni o'rnatishni tekshirish yozuvi

Tekshirish elementi	Ruxsat berilgan xato (mm)	O'lchov qiymati (mm)	Natijani tekshirish
Truss oralig'i (L)	±10	—	√ (o'tish)
Truss balandligi (balandlik)	±5	—	√ (o'tish)
Trussning egilishi (burilish)	L / 750	—	√ (o'tish)
Trussni vertikal tekislash	H / 1000	—	√ (o'tish)
Qo'llab-quvvatlash pozitsiyasi	±5	—	√ (o'tish)
Yuqori quvvatli murvat momenti	Dizayn talablariga javob beradi	—	√ (o'tish)

Asosiy nazorat nuqtalari:

Turini, o'lchamini va payvand sifatini tekshirish uchun barcha kiruvchi po'lat qismlarni joyida tekshiring;
Yuk ko'tarish xavfsizligini ta'minlash uchun xavfsiz va amaliy ko'tarish rejasidan foydalaning;
Trussni joyiga qo'ygandan so'ng darhol sozlang va mahkamlang;
Barcha yuqori quvvatli murvatlarni to'g'ri torting va ularning momentini kodga muvofiq tekshiring;
O'rnatilgan strukturaning barcha dizayn va kod talablariga javob berishiga ishonch hosil qilish uchun to'liq tekshirishni amalga oshiring.

4. Chelik ramkani o'rnatish va tekshirish - Eğimli po'lat nurni o'rnatish

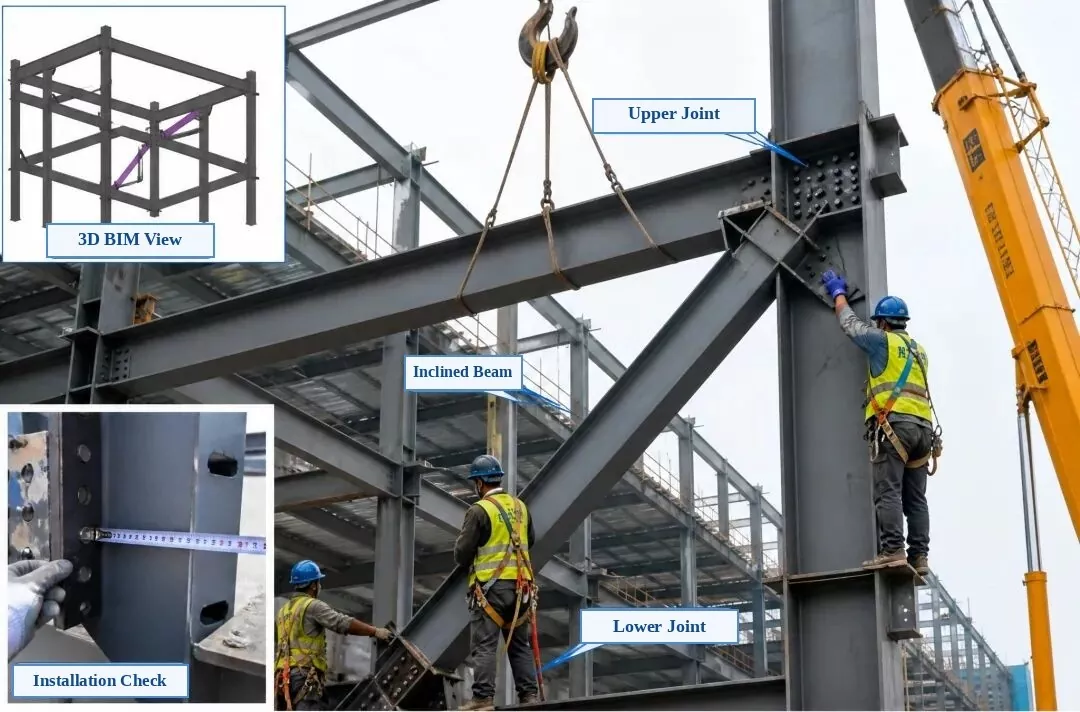

Chiqarilgan fotosurat yorliqlari:Yuqoridan chapga oʻrnatilgan: 3D BIM koʻrinishi | Pastki-chap qo'shimcha: O'rnatishni tekshirish | Asosiy fotosurat: Yuqori ulanish birikmasi, eğimli po'lat nur (diagonal qavs), pastki ulanish birikmasi

Chelik karkasni o'rnatish va tekshirish - Eğimli po'lat nurlarni o'rnatish

1. O'rnatishdan oldin tekshirish:Qism raqamini, o'lchamini, murvat teshiklarining joylashishini va ulanish plitasining yo'nalishini tekshiring. Kontakt yuzalarining tekis, toza va burmalar yoki yog 'bo'lmaganligiga ishonch hosil qiling.

2. Ko'tarish va joylashtirish:Eğimli nurni asta-sekin joyiga ko'tarish uchun ikkita ko'tarish nuqtasidan foydalaning. Uni vaqtincha tuzating va yuqori va pastki bo'g'inlar po'lat ustun va nur bilan to'g'ri kelishiga ishonch hosil qiling.

3. Moslash va sozlash:Dizayn talablariga javob berish uchun eğimli nurning markaziy pozitsiyasini, balandligini va vertikal hizalanishini sozlang. Hizalamadan keyin doimiy ulanishni yakunlang.

4. Ulanish usuli:Yuqori quvvatli murvatlar bilan ulang. Dizayn talab qilganidek, ularni markazdan tashqariga ikki tomonga teng ravishda torting va oxirgi mahkamlash tekshiruvidan o'tgandan keyin har bir murvatni belgilang.

5. O'rnatishni tekshirish:Markaz chizig'ining holatini, balandligini, vertikal hizalanishini, plastinka kontaktining zichligini va murvatni mahkamlash sifatini tekshiring. Har bir narsa temir konstruktsiyalarning qurilish sifatini qabul qilish kodeksiga (GB 50205) javob berishi kerak.

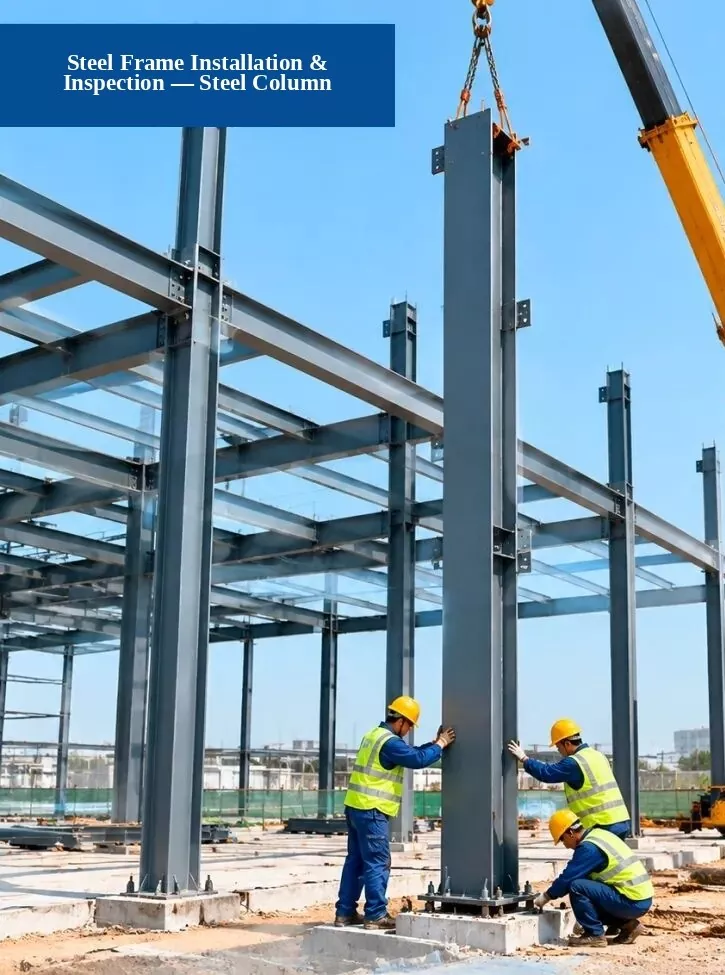

5. Chelik ramkani o'rnatish va tekshirish - Chelik ustunni o'rnatish

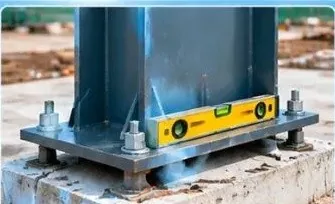

1. Poydevorni tekshirish:Ankraj murvatining joylashuvi, poydevor balandligi va poydevor o'lchamlari dizayn talablariga javob berishini tekshiring.

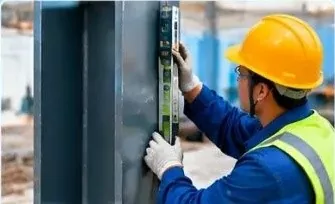

2. Vertikal hizalanishni tekshirish:Po'lat ustunning qanchalik to'g'ri (vertikal) turishini tekshirish uchun umumiy stantsiya, lazer plumb yoki tekis chiziqdan foydalaning.

3. Ulanish sifatini tekshirish:Yuqori quvvatli murvatlar, payvandlar va ulanish plitalari standart talablarga javob berishini tekshiring.

Qurilish jarayoni:1. Tayyorgarlik ishlari → 2. Chelik ustunni ko‘tarish va joylashtirish → 3. O‘rnatish va himoyalash → 4. Tekshirish va qabul qilish

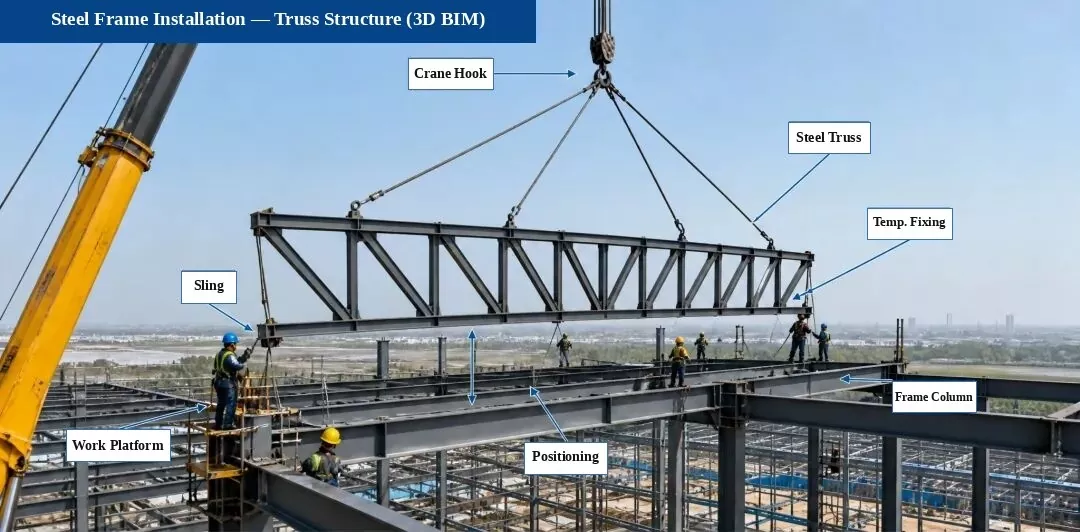

6. Chelik ramka o'rnatish - Truss strukturasini o'rnatish (3D BIM diagrammasi)

O'rnatish jarayoni:Tekshirish va belgilash → Qo‘llab-quvvatlash tekshiruvi → Ko‘tarish va joylashtirish → Vaqtinchalik mahkamlash → Hizalash va sozlash → Yuqori mustahkam murvat ulanishi → Payvandlash (agar kerak bo‘lsa)

Asosiy o'rnatish nuqtalari:

Ko'tarishdan oldin, qo'llab-quvvatlash markaz chizig'ini, balandlikni va ko'milgan qismlarning holatini ikki marta tekshiring;
Ko'tarish paytida trussni barqaror ushlab turish uchun shamol yo'naltiruvchi arqonlarini (taglina) mahkamlang;
Burilish yoki buzilishning oldini olish uchun trussni o'rnatgandan so'ng darhol sozlang va vaqtincha mahkamlang;
Yuqori quvvatli murvatli ulanishlar dizayn va kod qoidalariga rioya qilishlari va kerakli momentga tortilishi kerak;
Payvand choki sifati po'lat konstruktsiyalarning qurilish sifatini qabul qilish kodeksida (GB 50205) qoidalarga javob berishi kerak.

Asosiy tekshiruv nuqtalari (sayt rasmlari):

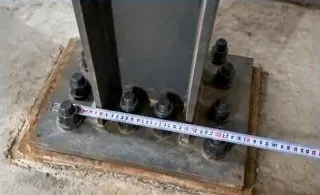

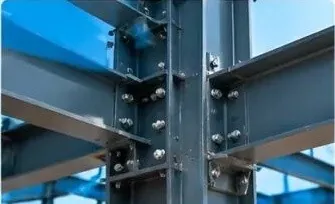

1. Qo'llab-quvvatlash va qo'shma tekshirish

Dizayn talablariga javob berishiga ishonch hosil qilish uchun qo'llab-quvvatlovchi murvatlar, shim plitalari va o'rnatilgan qismlarning joylashuvi va balandligini tekshiring.

2. Truss hizalanishini tekshirish

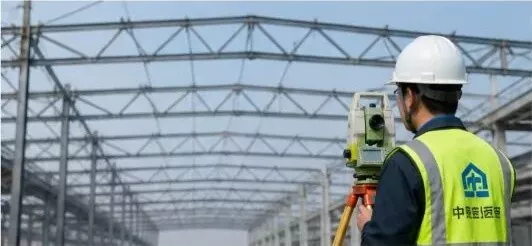

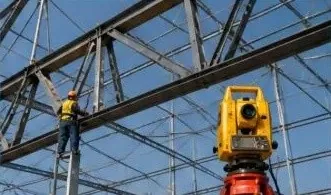

Trussning o'rta chizig'ini, balandligini va egilishini o'lchash uchun umumiy stansiyadan foydalaning va hizalama sozlamalarini bajaring.

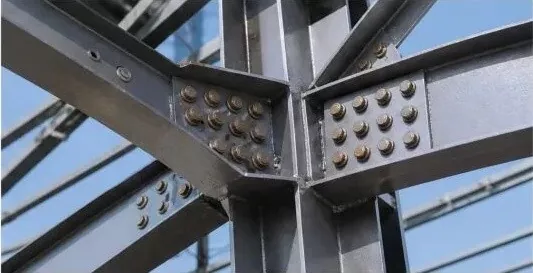

3. Yuqori quvvatli murvatni tekshirish

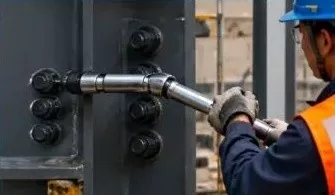

Yuqori quvvatli murvatlarning sonini, hajmini va momentini tekshiring va ularni kod talabiga binoan qayta sinovdan o'tkazing.

Eslatma:Ushbu loyihadagi truss strukturasi zavodda oldindan yig'iladi va aniq o'rnatish, sifat va xavfsizlikni ta'minlash uchun uchastkada bo'limlarda ko'tariladi.

7. Chelik ramka va profilli metall tom qoplamasini o'rnatish va tekshirish

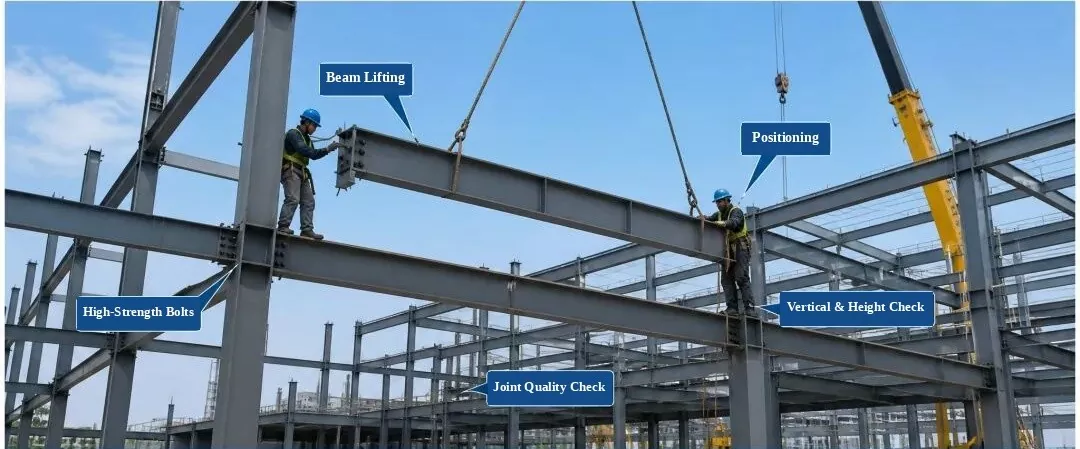

Chelik ramka o'rnatish va tekshirish

(Yorliqlar: nurni ko'tarish, joylashishni aniqlash, yuqori mustahkam murvatlar, vertikal va balandlikni tekshirish, qo'shma sifatni tekshirish)

1. Kiruvchi qismni tekshirish:Materialning sifatini, hajmini, sirt holatini va tekisligini tekshiring. O'rnatish faqat tekshiruvdan o'tgandan keyin amalga oshiriladi.

2. Jarayonni boshqarish:O'rnatish vaqtida qismning joylashishini, balandligini, vertikal hizalanishini va murvatni mahkamlashni nazorat qiling.

3. Tekshirish ob'ektlari:Markazning joylashuvi, balandligi, vertikal hizalanishi, sirt tekisligi va murvat ulanish sifati.

4. Sifat standarti:Chelik konstruksiyalarning qurilish sifatini qabul qilish kodeksiga (GB 50205-2020) javob berishi kerak.

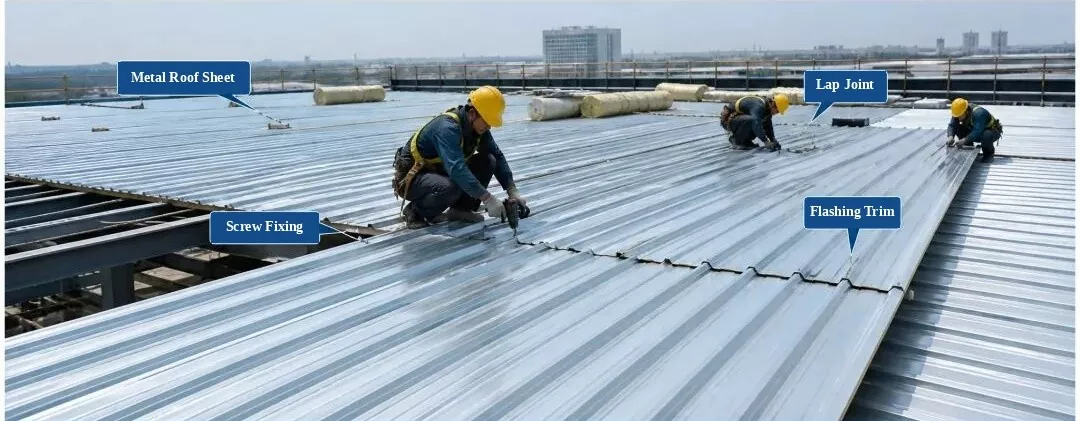

Profilli metall tom qoplamasini o'rnatish va tekshirish

(Yorliqlar: tomning metall plitasi, aylana birikmasi, o'z-o'zidan tejamkor vintni mahkamlash, miltillovchi trim)

1. Materialni tekshirish:Panelning profilini, qalinligini, qoplamasini va rangini tekshiring. Faqat tekshiruvdan o'tgandan keyin foydalaning.

2. O'rnatish qoidalari:Panellarni to'g'ri joylashtiring va ularni mahkam o'rnating. Vintlar orasidagi masofani standart chegaralar ichida, hech qanday etishmayotgan yoki noto'g'ri joylashtirilgan vintlarsiz saqlang.

3. Tekshirish ob'ektlari:Tomning tekisligi, qoplama kengligi, mahkamlash joylari oralig'i va gidroizolyatsiya detallari.

4. Sifat standarti:Metall uyingizda muhandisligi uchun texnik kodga (GB 50345-2012) javob berishi kerak.

8. Chelik ramkani o'rnatish va tekshirish - po'latdan yasalgan zinapoyalar va tutqichlarni o'rnatish

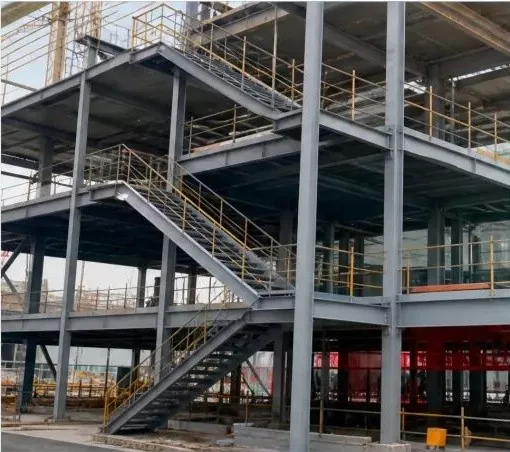

1. Tugallangan temir zinapoyalar va tutqichlar (sayt fotosurati)

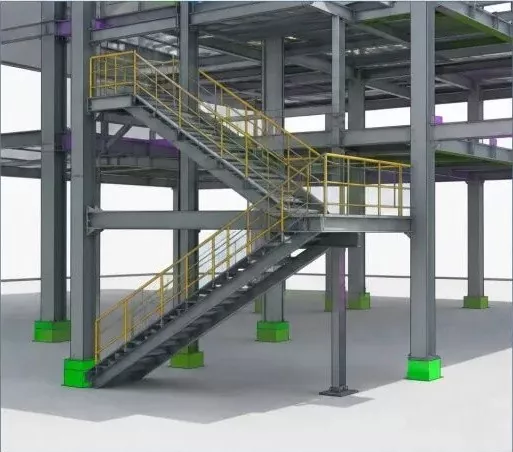

2. 3D BIM modeli (po'lat zinapoyalar va tutqichlar)

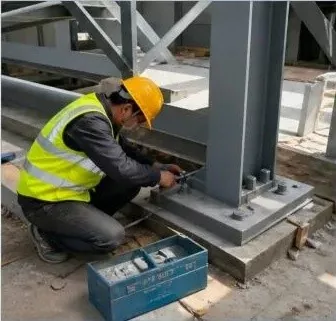

3. Po'lat zinapoyalarni o'rnatish (sayt ishi)

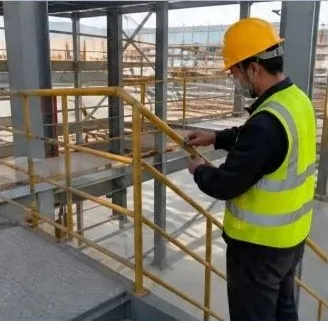

4. Tutqichni o'rnatish (sayt ishi)

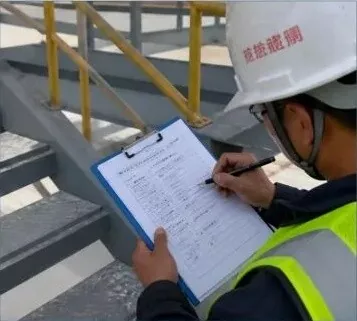

5. O'rnatish sifatini tekshirish (saytni tekshirish)

Ko'rsatmalar:

Po'latdan yasalgan zinapoyalar va tutqichlarni o'rnatishdan oldin, komponentlarning o'lchamlarini, balandligini va o'rta chiziqlarini ikki marta tekshiring;
Boltli ulanishlarni ishlatganda, mustahkam ulanishni ta'minlash uchun murvat hajmini, miqdorini va momentini tekshiring;
O'rnatilgan tutqichlar mustahkam va tekis, dizayn va kod talablariga javob beradigan to'liq va silliq choklarga ega bo'lishi kerak;
O'rnatishdan so'ng sifatni tekshirishni amalga oshiring va loyiha sifatini ta'minlash uchun tekshirish yozuvini to'ldiring.

Chelik konstruksiyaesbugungi qurilish bozorida qurilish ramkalarini qurish uchun keng qo'llaniladi va kelajakda ular asosiy qurilish tuzilmalari uchun asosiy tanlovga aylanadi. Chelik konstruktsiyalar ko'plab kichik toifalarga, tuzilish turlariga va komponentlar turlariga ega. Strukturaviy tizimga asoslanib, ular to'rtta asosiy turga bo'linadi: portal ramkalari, kosmik panjaralar, trusslar va ramka tuzilmalari.
