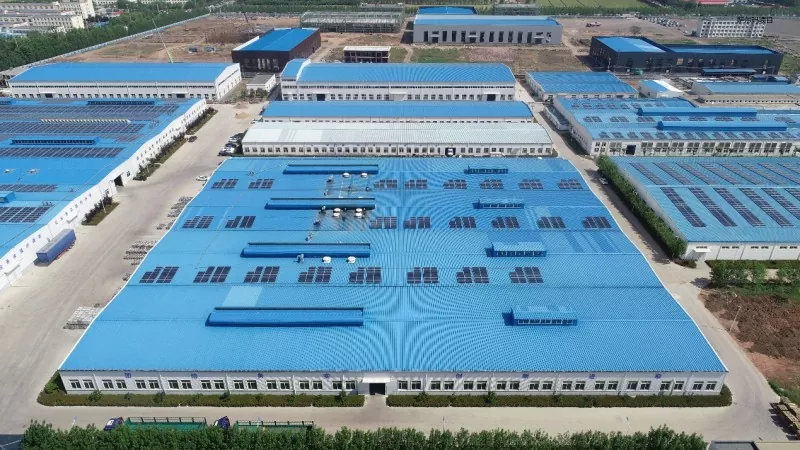

Chelik karkasli kiyim-kechak fabrikasi qurilishi binosining katta oraliqli tuzilishiga qanday erishildi?

Zamonaviy sanoat rivojlanishining turtki ostida kiyim-kechak fabrikalarining ishlab chiqarish jarayoni sezilarli o'zgarishlarga duch keldi, dastlabki to'liq qo'lda ishlab chiqarishdan hozirgi mexanizatsiyalashgan yig'ish liniyasini qayta ishlashga o'tdi, bu esa ishlab chiqarish samaradorligini sezilarli darajada oshirdi. Biroq, kesish, tikish, dazmollash, tekshirish va qadoqlash jarayonlari yig'ish liniyalarida tartibga solinishi va kichik partiyalar va ko'p navlarning tezkor javob rejimi keng tarqalganligi sababli, kiyim-kechak fabrikalarida moslashuvchan kosmik joylashuvga talab ortib bormoqda. Buni yaxshilashning eng samarali usuli - istalgan vaqtda ish stantsiyalari va logistika kanallarini sozlashni osonlashtirib, ichki makonni kengaytirishdir. Shuning uchun,Chelik karkas tikuvchilik fabrikasi konstruksiyalarian'anaviy beton konstruktsiyali kiyim fabrikalarini asta-sekin almashtirdilar. Ushbu maqolada po'lat konstruktsiyali kiyim-kechak fabrikalari ikki nuqtai nazardan qanday qilib katta oraliqlarga erishayotgani muhokama qilinadi: konstruktiv shakl va kiyim ishlab chiqarishda ustunsiz maydonning amaliy ahamiyati.

1. Strukturaviy shakl

A Chelik karkas tikuvchilik fabrikasi qurilishiodatda quyidagi umumiy tizimli shakllarga ega: portal ramkasi va truss.

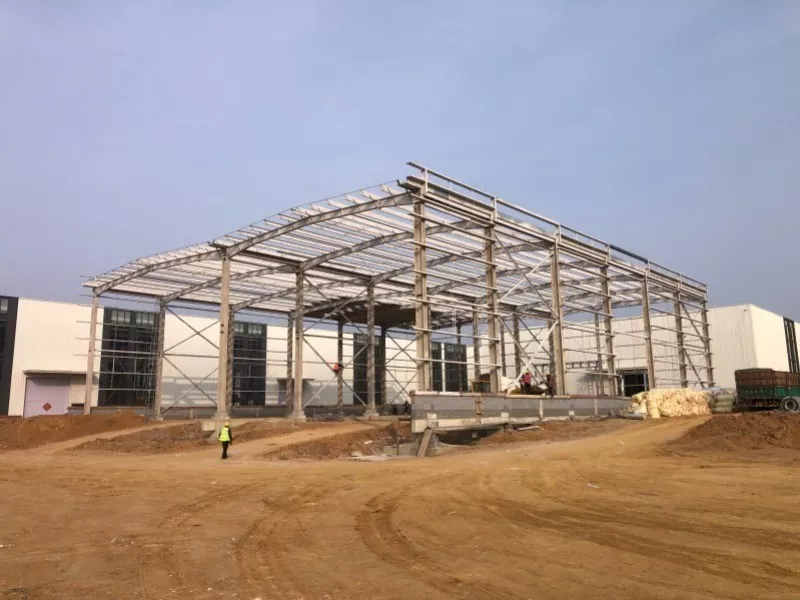

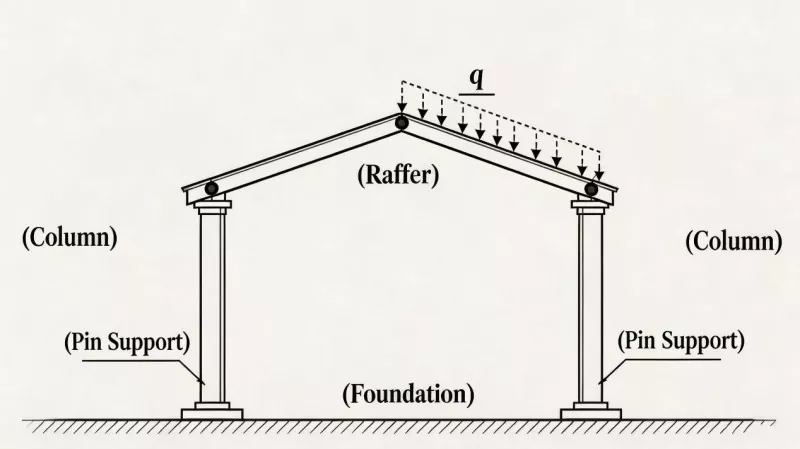

● Portal ramkasi

Bu bir qavatli tikuvchilik fabrikalari uchun eng ko'p ishlatiladigan sxema. U po'lat nurlar va po'lat ustunlarning o'zaro qattiq ulanishi bilan hosil bo'ladi, ulanish usullari murvatli ulanish va payvandlashdir. U barqaror kuch-quvvat tizimini hosil qiladi. Chelik nurlar va po'lat ustunlar odatda H shaklidagi po'latdan foydalanadi. Portal ramkasining eng tejamli oralig'i 18 metrdan 30 metrgacha. Komponentlar va ilmiy energiya uzatish o'rtasidagi yaqin bog'liqlik strukturaning shamol va zilzilalarga qarshi turishi bilan birga katta masofaga erishishini ta'minlaydi.

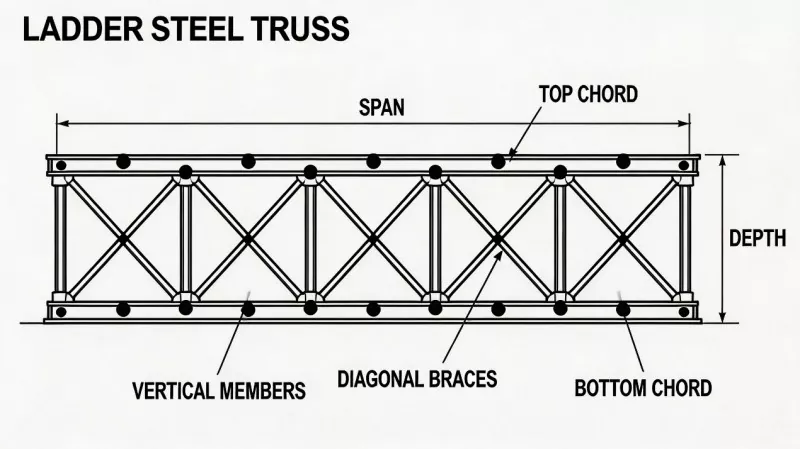

● Truss tuzilishi

Portal ramka tuzilishi bilan solishtirganda, truss strukturasi yuqori truss elementlari, to'r a'zolari va pastki truss elementlaridan iborat. 36 metrdan ortiq masofalar uchun kuch samaradorligi va po'latdan foydalanish portal ramkasidan ancha yuqori. Balandligi 3,2 metr bo'lgan trapezoidal tarmoqli truss yordamida po'latdan foydalanishni taxminan 55 kg / m² da boshqarish mumkin, ekvivalent kenglikdagi qattiq to'rli H-nur uchun esa taxminan 75 kg / m² kerak bo'ladi.

2. Kiyim ishlab chiqarishda ochiq maydonlarning amaliy ahamiyati

Chelik ramkali kiyim-kechak fabrikasi konstruksiyalaridagi keng oraliqli ochiq maydonlar nafaqat keng maydonlarga ega, balki ishlab chiqarish samaradorligini sezilarli darajada oshirishi mumkin.

Uning amaliy ahamiyati quyidagi jihatlarda namoyon bo'ladi:

● Tez ishlab chiqarish liniyasini sozlash

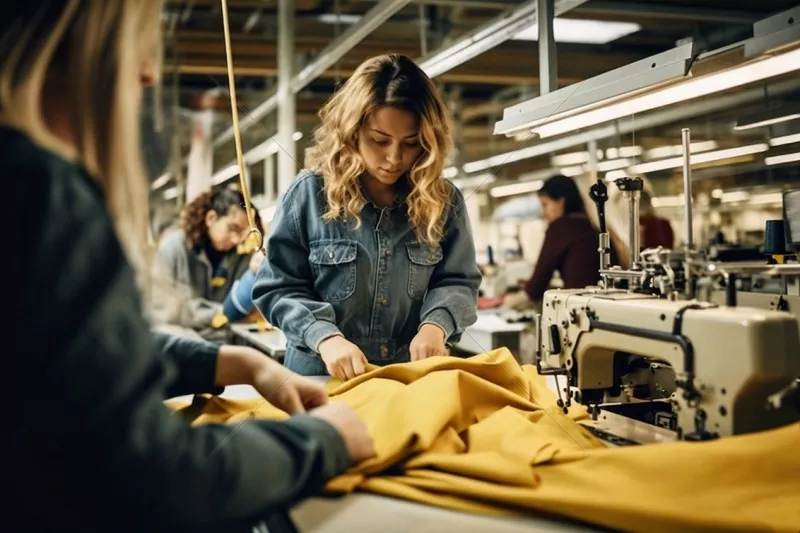

An'anaviy beton ustunli panjara konstruktsiyasi kiyim fabrikalari bilan solishtirganda, bizning po'lat konstruktsiyali kiyim fabrikamizda to'sqinlik qiladigan oraliq ustunlar yo'q, shuning uchun ish stantsiyalarining tartibi tezda sozlanishi mumkin. Ish stantsiyasining stollari va osilgan chiziqlar to'g'ridan-to'g'ri gorizontal ravishda ko'chirilishi mumkin.

● Logistika yo‘lini optimallashtirish

Ustunsiz dizaynni qabul qilgandan so'ng, fabrika ichidagi forkliftlar va AGVlar xom ashyo kirish joyidan tayyor mahsulot chiqishigacha to'g'ri chiziqli harakatlanishi mumkin. Haqiqiy o'lchov shuni ko'rsatadiki, har bir tayyor mahsulot uchun zavod ichidagi tashish masofasi 12 dan 18 metrgacha qisqaradi. Kundalik ishlab chiqarish hajmi 10 000 donadan kelib chiqqan holda hisoblab chiqilgan bo'lib, bu kuniga 120 dan 180 kilometrgacha samarasiz ishlov berishni kamaytirishga teng.

● Tabiiy yorug'likdan foydalanishni yaxshilash

Ustunlarsiz bo'shliq doimiy tom yoritgichli chiziqlar bilan birlashtiriladi, bu yorug'likning bir xilligini 0,55 dan 0,78 gacha oshiradi. Bu mahalliy soya joylarini kamaytiradi va tikuvchilik ishchilarining ko'z charchoqlarini engillashtiradi.

3. Xulosa

Chelik karkas tikuvchilik fabrikasi qurilishi zamonaviy tikuvchilik fabrikalarining muhim me'moriy shakllaridan biridir. Portal po'latdan yasalgan ramka yoki po'lat truss tizimi orqali po'lat ramka konstruktsiyasi iqtisodiy jihatdan ustunlarsiz 18 dan 36 metrgacha yoki undan ham kattaroq masofalarga erishishi mumkin, bu trikotajdan to'quvgacha, bir qatlamli yig'ish liniyalaridan ko'p qavatli ustaxonalargacha bo'lgan turli talablarga javob beradi. Amaliy muhandislik katta po'latdan yasalgan ramka zavodlari ishlab chiqarish liniyasini sozlash samaradorligini oshirishi, logistika yo'nalishlarini optimallashtirishi va yorug'likning bir xilligini yaxshilashi mumkinligini isbotladi.

Qingdao EIHE Steel Structure Group Co., Ltd.Xitoyning po'lat konstruktsiyali sanoat qurilish kompaniyasi. Biz sizga dizayn, ishlab chiqarish va qurilishni o'z ichiga olgan to'liq texnologik xizmatlarni taqdim eta olamiz. Agar siz yaqinda tikuvchilik fabrikasini ochishni rejalashtirgan bo'lsangiz va bajariladigan loyiha rejasiga muhtoj bo'lsangiz, iltimos, bemalol murojaat qilingBiz bilan bog'lanish.
