Qattiq po'latdan yasalgan ramka tizimi: nega ko'p qavatli binolar mustahkam turadi?

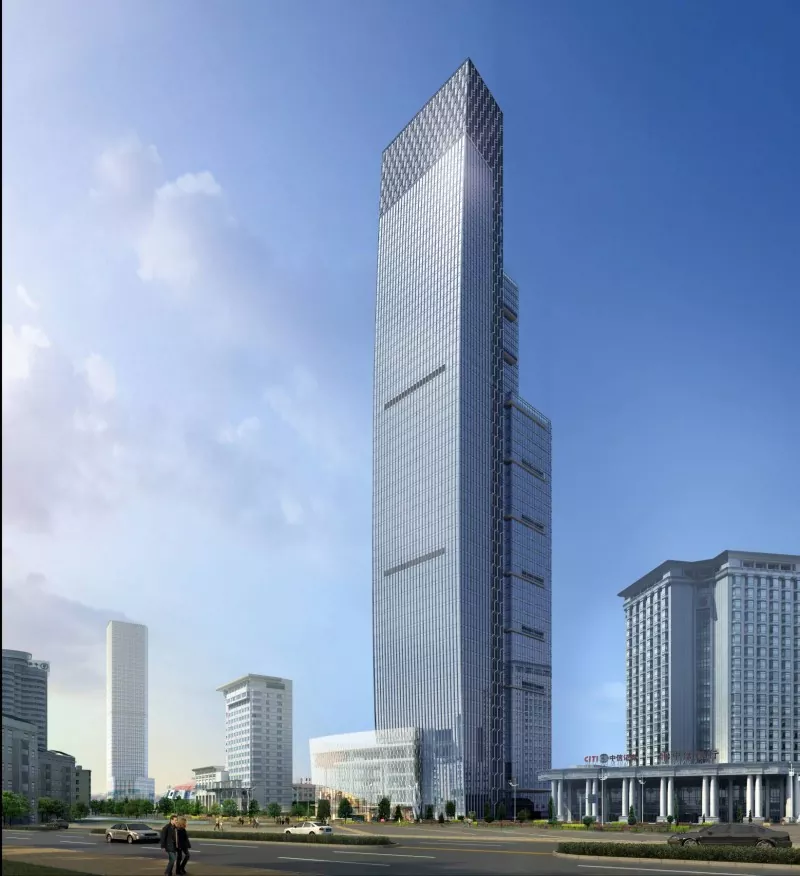

Zamonaviy yer resurslarining tanqisligi va aholi sonining ko'payishi ta'siri ostida vertikal qurilish zamonaviy me'morchilikda muqarrar tendentsiyaga aylandi. Zamonaviy osmono'par binolar osmonga ko'tarilib, baland ko'tariladi. Troposferada kuchli shamol bosimiga nisbatan ularni nisbatan barqaror ushlab turadigan va zilzilalarga xavfsiz bardosh berishga nima imkon beradi? Bu savolga javob berish uchun keling, bracedni batafsil ko'rib chiqayliktemir ramka tizimi.

An'anaviy sof ramka tuzilmalari moslashuvchan zamin sxemalari va yuqori joydan foydalanishga ega. Biroq, binoning balandligi ma'lum bir chegaradan oshib ketganda, ularning lateral strukturaviy qattiqligining etarli bo'lmagan kamchiliklari paydo bo'ladi. Ushbu muammoni hal qilishning ikkita asosiy echimi mavjud: nurlar va ustunlar kesimlarini kattalashtirish yoki mustahkamlash tizimlarini o'rnatish. Birinchisi po'lat iste'molining keskin o'sishiga olib keladi, ikkinchisi esa yuqori iqtisodiy samaradorlik bilan faxrlanadi. Shuning uchun, mustahkamlangan po'latdan yasalgan ramka tizimlari ko'p qavatli binolar uchun optimal tanlovdir.

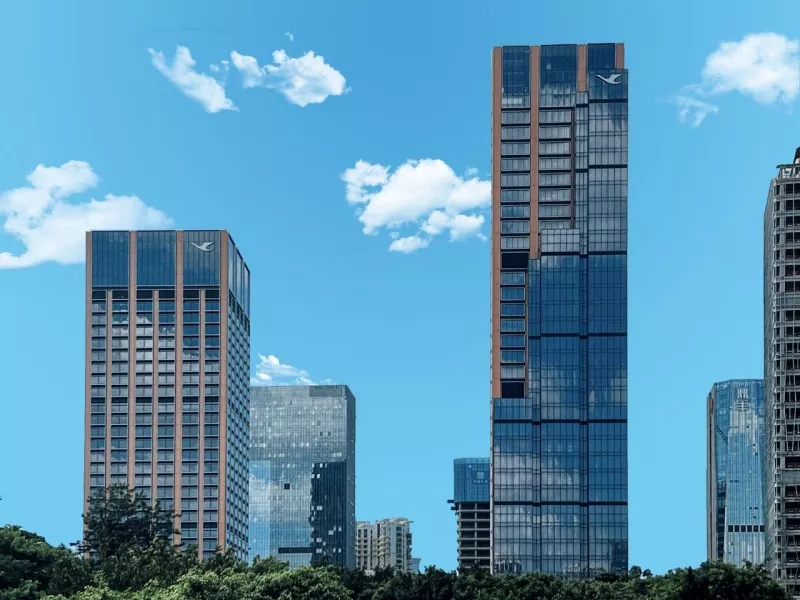

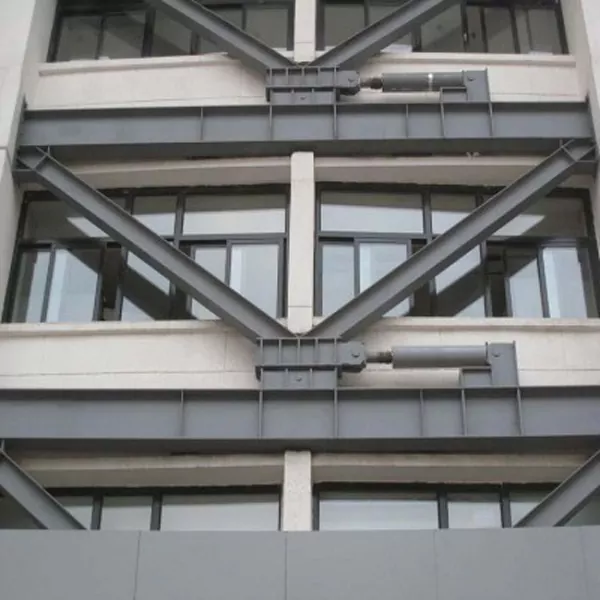

Qattiq po'latdan yasalgan karkas tizimining asosiy mantig'i birgalikda yuk ko'taruvchi mexanizmni shakllantirish uchun mustahkamlovchi elementlarning oqilona joylashishida yotadi: po'lat ramka vertikal yuklarni ko'taradi, tirgaklar gorizontal kuchlarga qarshilik ko'rsatadi. Xiamendagi ofis binosi po'latdan yasalgan konsentrik konstruktiv tizimni qabul qiladi. Binoning poydevoriga yuk ko'taruvchi burilishli tirgaklar (BRB) o'rnatilgan bo'lib, ular po'lat konstruktsiyalarning egiluvchanlik afzalliklaridan to'liq foydalanadi va strukturaning seysmik ko'rsatkichlarini sezilarli darajada yaxshilaydi.

Qatlamlarning uchta asosiy turi mavjudpo'latdan yasalgan ramka tizimlari. Konsentrik qavsli ramka (CBF) eng klassik mustahkamlovchi konfiguratsiya bo'lib, uning asosiy xususiyati mustahkamlovchi elementlarning markazlashtirilgan o'qlari nur-ustun bo'g'inlarining markazida kesishishidir. U yuqori qattiqlikka ega va gorizontal siljishni samarali boshqarishi mumkin. Eksantrik qavsli ramkaning (EBF) CBFdan farqi uning mustahkamlovchi o'qlarining siljishidadir, bu unga konsentrik qavslarning yuqori qattiqligini va sof ramkalarning egiluvchanligini birlashtirishga imkon beradi. Energiyani yo'qotadigan mustahkamlangan ramkalar ideal lateral kuchga chidamli tizimni yaratish uchun energiyani yo'qotish va damping qurilmalariga tayanadi.

Amaliy muhandislikda Buckling-Restrained Brace (BRB) asosiy yechim va konsentrik ravishda mustahkamlangan ramkalarning takomillashtirilgan variantidir. Bu siqilish va bükme ostida an'anaviy konsentrik qavslarning burilish muammosini bartaraf qiladi. Yadro po'lat plastinka, tashqi cheklov trubkasi va biriktirilmagan plomba moddasidan iborat bo'lgan BRBlar energiyani yo'qotish uchun burilishsiz yuk ostida hosil bo'ladi, teng tortish va bosim ko'tarish qobiliyatiga, shuningdek, to'la histeretik ko'rsatkichlarga erishadi.

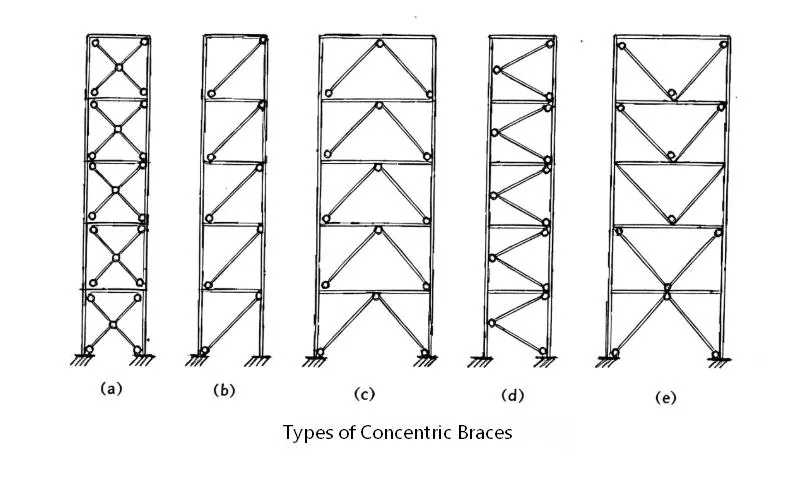

Bundan tashqari, CBF asosan Diagonal Bracing, Chevron Bracing (Inverted V-Bracing), V-Bracing, X-Bracing (Cross Bracing) va K-Bracingni o'z ichiga oladi. EBF birinchi navbatda D-tipli (darvoza tipidagi), K-tipli, V-tipli va Y-tipli mahkamlagichlardan iborat.

Qatlamning o'ziga xos shaklipo'latdan yasalgan ramka tizimlariBinoning seysmik talablari va balandligi asosida tanlanishi kerak. Umuman olganda, an'anaviy konsentrik qavslar arzon narxlardagi va yuqori qattiqlik bilan ajralib turadi, eksantrik qavslar qulay egiluvchanlik va kuchli energiya tarqalish qobiliyatini ta'minlaydi va bukilishdan himoyalangan qavslar yuqori seysmik ishlashni ta'minlaydi. Qattiq po'latdan yasalgan ramka tizimlari baland va o'ta baland binolarni kuchli shamol va zilzilalarga qarshi turishga imkon beradi, shuningdek, vertikal shahar rivojlanishi uchun ishonchli tizimli echimlarni taqdim etadi. 21 yillik katta tajribaga ega bo'lgan EHSS po'latdan yasalgan konstruktiv qismlarni ishlab chiqarish va o'rnatishga ixtisoslashgan professional ishlab chiqaruvchidir. Po'lat konstruktsiyalar haqida ko'proq professional texnik ma'lumot olish uchun EHSS-ni kuzatib boring.
