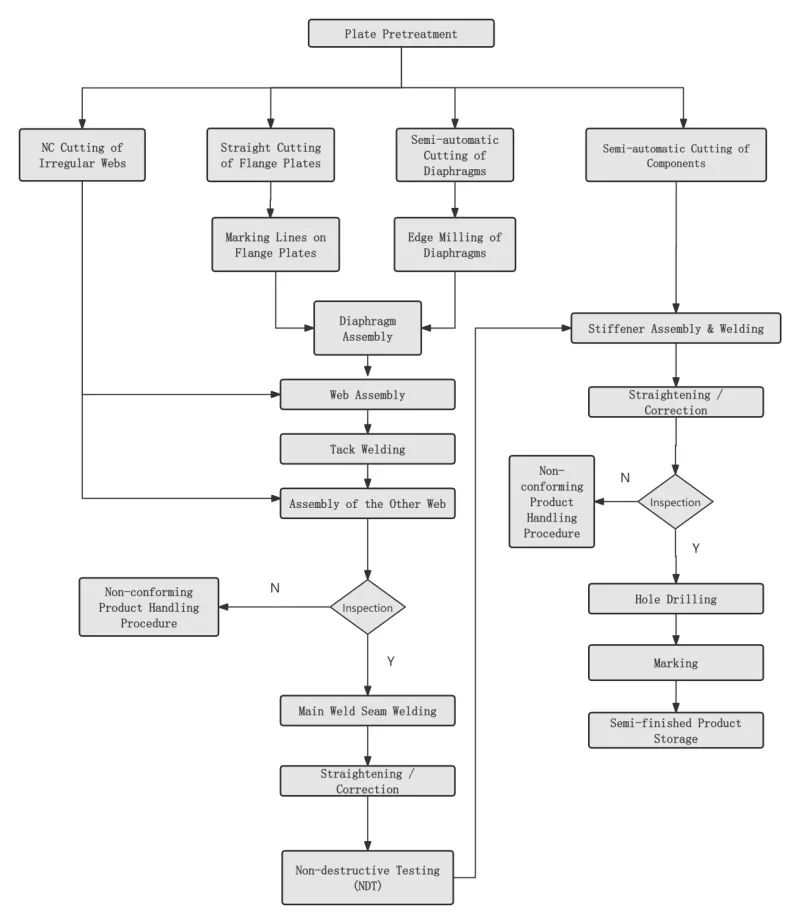

EIHE po'lat konstruktsiyasining quti ustunlarini qayta ishlash oqimi va muhandislik dastur yutuqlari

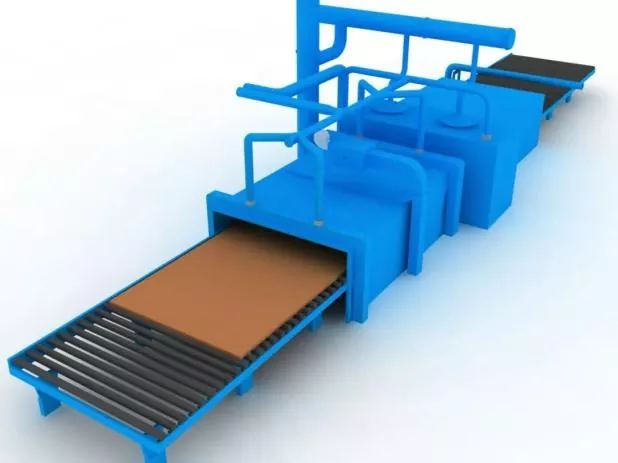

1-qadam Po'lat plitalar yuzasini oldindan tozalash

Po'lat plitalarni bo'shatishdan oldin dizayn yoki jarayon talablariga muvofiq amalga oshiriladi.

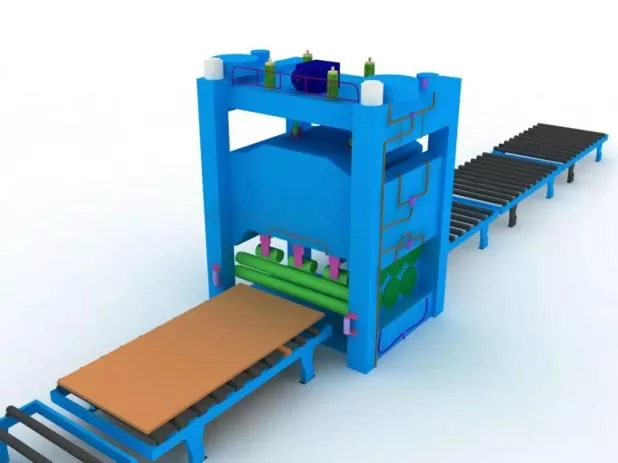

2-qadam Po'lat plitalarni to'g'rilash

Bo'shliqning aniqligini ta'minlash va po'lat plitalarning ichki qoldiq kuchlanishini bartaraf etish uchun po'lat plitalarni oldindan ishlov berishdan keyin umumiy tekislash amalga oshirilishi kerak.

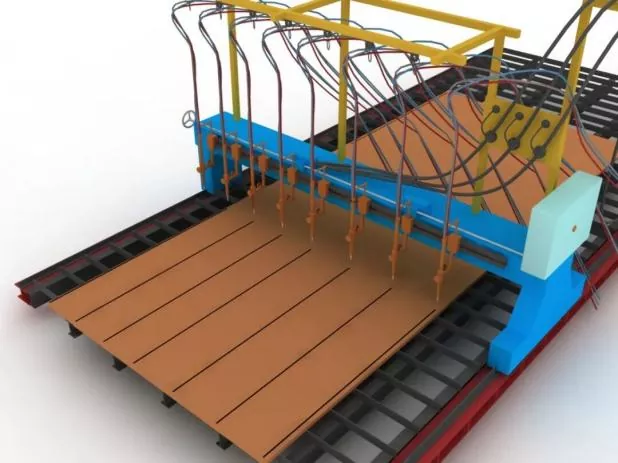

3-qadam Qismlarni kesish va bo‘shatish

Kesishdan oldin, chiqib ketish mashinasini sozlang, nozul modelini tasdiqlang va havo bosimining barqarorligini tekshiring.

Kesish paytida, birinchi navbatda, po'lat plitalarning kesish tikuvini oldindan qizdiring va kesish tezligini qat'iy nazorat qiling.

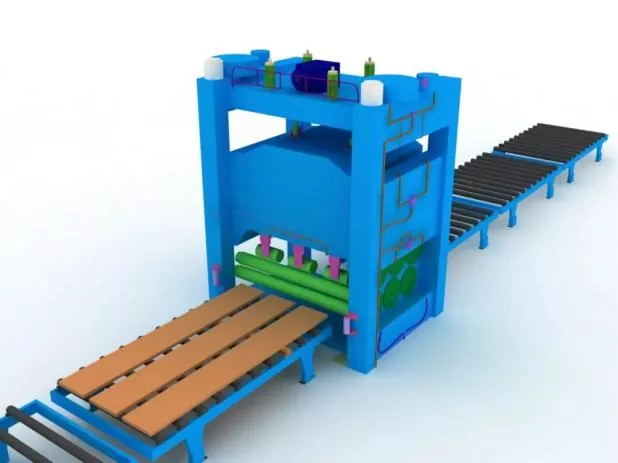

4-qadam Qismlarni ikkilamchi tekislash

Yig'ishning aniqligini ta'minlash va po'lat plitalarning ichki qoldiq kuchlanishini kamaytirish uchun po'lat plitalarni bo'shatishdan keyin amalga oshiriladi.

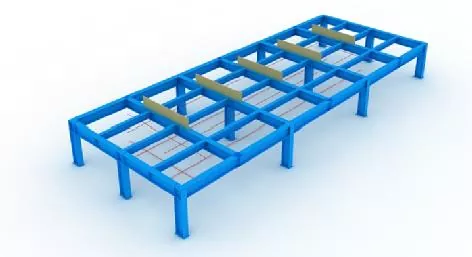

5-qadam Jiglar va tartib chiziqlarini sozlash

Yig'ishdan oldin, birinchi navbatda, joylashtirish chiziqlari va jiglar o'rnatilishi kerak.

Jigni o'rnatish vaqtida yuqori ochilishning gorizontal darajasini ta'minlash kerak va etarli darajada qattiqlik va mustahkamlik kafolatlanadi.

Barcha jiglar va joylashtirish liniyalari faqat tayinlangan xodimlar tomonidan tekshirilgandan va tasdiqlanganidan keyin foydalanishga topshirilishi mumkin.

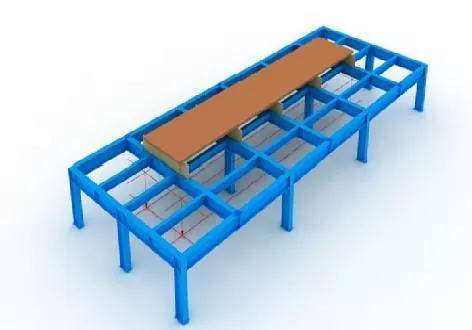

6-qadam Pastki panelni joylashtirish

Plumb bob va tartib chiziqlari bilan aniq joylashtirilgan.

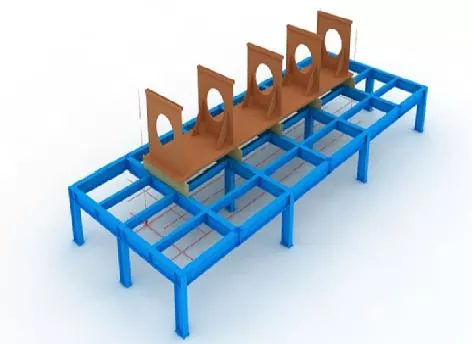

7-qadam Diafragmani yig‘ish

Diafragmalarni yig'ishdan oldin, pastki paneldagi joylashishni aniqlash chiziqlarini belgilang va silliqlash g'ildiragi bilan chiziqlarning har ikki tomonida suzuvchi zangni olib tashlang.

Diafragmalarni o'rnatgandan so'ng, ularni payvandlash orqali mahkamlang.

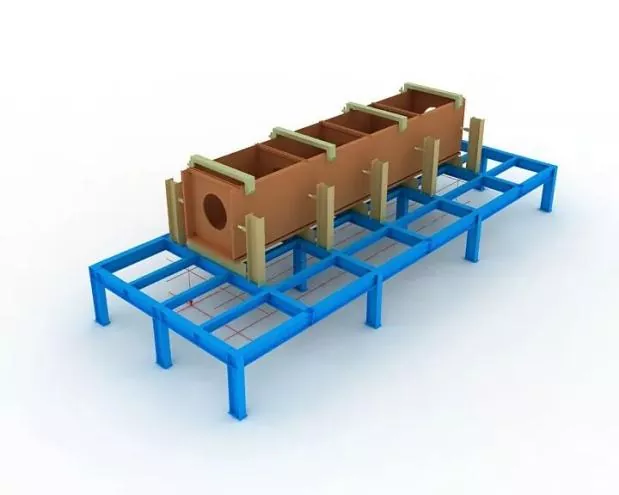

8-qadam Veb-montaj

To'r yig'ilgandan va malakali bo'lgandan so'ng, uni diafragmaga domkrat bilan mahkam bog'lab qo'ying, so'ngra uni payvandlash orqali mahkamlang.

9-qadam Yuqori panelni yig‘ish

Plumb bob bilan yuqori panelni to'liq aniq joylashtiring, so'ngra payvandlash orqali mahkamlang.

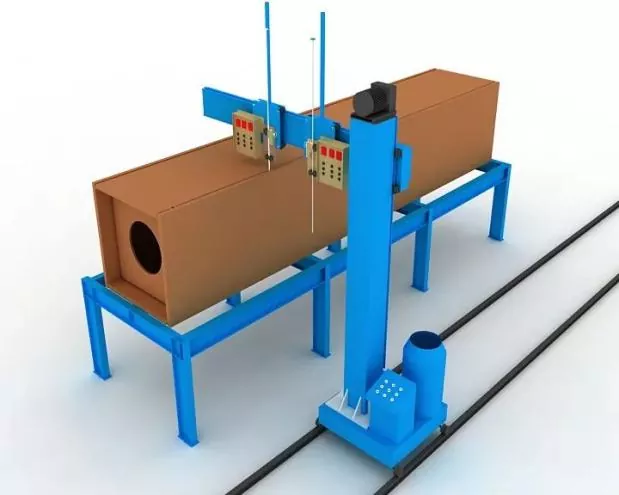

10-qadam Diafragmani elektroslak bilan payvandlash

Diafragma uchun bir tomonlama elektroshlakli payvandlash qabul qilinadi.

Payvandlash vaqtida elektroshlakli payvandlash teshiklarining yuqori va pastki teshiklarida yoyni ishga tushirish va o'chirish uchun mis gilzalar o'rnatilishi kerak.

Payvandlash oqimi va kuchlanish butun payvandlash jarayonida qat'iy nazorat qilinishi kerak va tarmoqdagi elektroshlakli payvandlash maydonining rangi o'zgarishini kuzatishga e'tibor qaratish lozim.

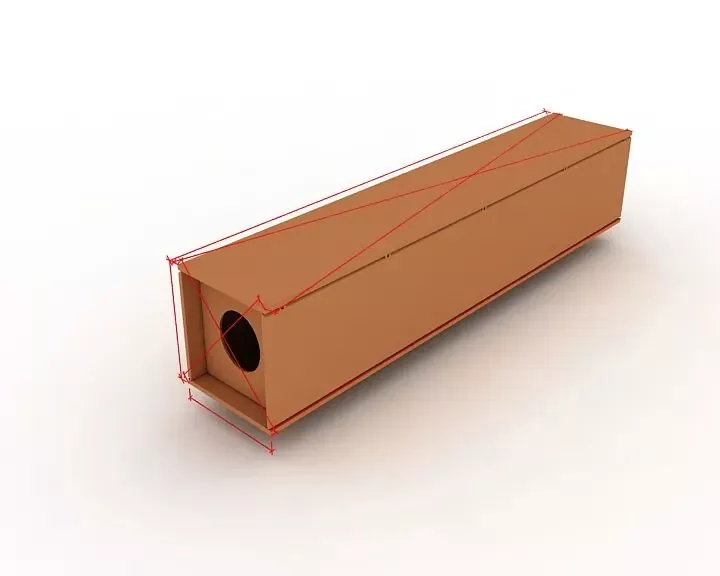

11-qadam Umumiy tekshirish

Tekshiruv davomida asosiy e'tibor komponent uzunligi, diagonal o'lchamlari va so'nggi qism o'lchamlari dizayn va spetsifikatsiya talablariga javob beradimi yoki yo'qligini tekshirib ko'ring va barcha bardoshli bo'lmagan qismlarni to'g'rilang.

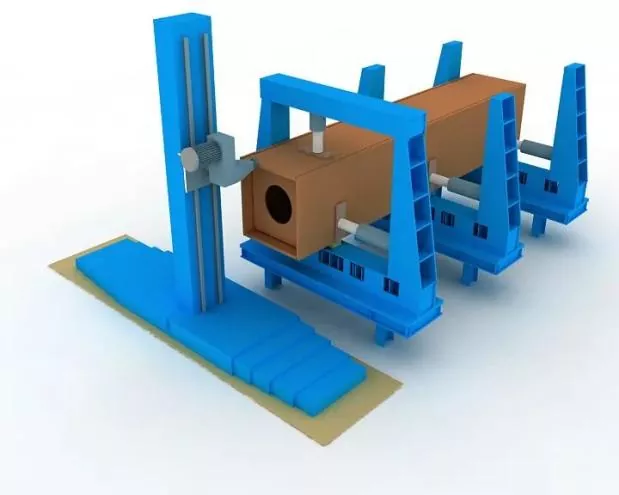

12-qadam Fizalashni yakunlash

Yig'ish va payvandlashdan keyin oxirgi yuzani frezalashtiring.

A'zolarning tekisligini va oxirgi yuza va frezalashtiruvchi o'rtasidagi parallellikni kafolatlang.

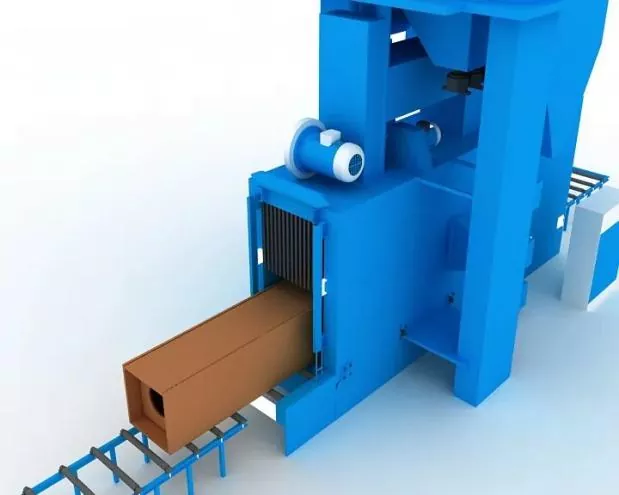

13-qadam Qumni portlatish va zangni tozalash

Payvandlashdan so'ng kerak bo'lganda qumni portlatish orqali zangni to'liq olib tashlang, so'ngra qoplama konstruktsiyasiga o'tkazing.

Yig'ishning aniqligi

Yig'ish paytida:

● Payvandlash deformatsiyasini nazorat qilish uchun tegishli cheklovlar qo‘llanilishi kerak.

● Payvandlashning qisqarishi va oqilona teskari deformatsiyalar komponent o‘lchamlarini nazorat qilish va to‘g‘ri shaklni ta’minlash uchun ajratilishi kerak.

Payvandlangan ulanishlarni tayyorlash va yig'ish uchun ruxsat etilgan og'ishlar, shuningdek, konstruktiv komponentlarning o'lchovli tolerantliklari Chelik konstruktsiyalarning qurilish sifatini qabul qilish kodeksining (GB 50205) talablariga javob berishi kerak.

O'rnatishni joylashtirishni payvandlash

U yarim avtomatik qattiq simli gazli metall boshq payvandlash (GMAW) orqali amalga oshirilishi kerak.

Payvandchi

Yig'ish payvandlash bilan shug'ullanadigan payvandchilar qurilish po'lat konstruksiyalarini payvandlash texnik spetsifikatsiyasida (JGJ81) ko'rsatilgan tegishli malaka sertifikatlariga ega bo'lishi kerak.

Chok choklarining joylashishi

Yelimli choklarning joylashuvi: Chok payvandlari rasmiy choklarning boshlanishi va tugashiga yo‘l qo‘ymasliklari kerak va burchaklar, qirralar, uchlar va konstruktiv mustahkamlik va ishlov berish nuqsonlariga moyil bo‘lgan boshqa muhim joylarga joylashtirilmasligi kerak.

T-bo'g'inlar uchun payvandlash: Ikkala tomondan nosimmetrik tarzda amalga oshiriladi; shu bilan birga, truba ichida payvandlashni iloji boricha oldini olish kerak.

To‘liq penetratsion truba bilan payvandlash uchun: Takni payvandlash truba ustida, masalan, orqa teshik ochish uchun amalga oshirilishi kerak.

Payvandlash tayanch plitalari, shuningdek, oqadigan va oqadigan plitalarning yig'ish va payvandlash joylari tegishli standartlarga mos kelishi kerak.

Payvandlash materiallari

Yig'ish va payvandlash uchun ishlatiladigan payvandlash materiallari rasmiy payvandlash uchun ishlatiladiganlarga mos kelishi kerak, ya'ni rasmiy payvandlashda bo'lgani kabi bir xil payvandlash materiallari qabul qilinadi.

Yuqori quvvatli po'lat va past quvvatli po'lat o'rtasida yig'ish payvandlash uchun payvandlash materiallari past quvvatli po'lat naviga muvofiq tanlanishi kerak.
